Shelly Pro 3EM-400

3-Phasen-Energiezähler der nächsten Generation

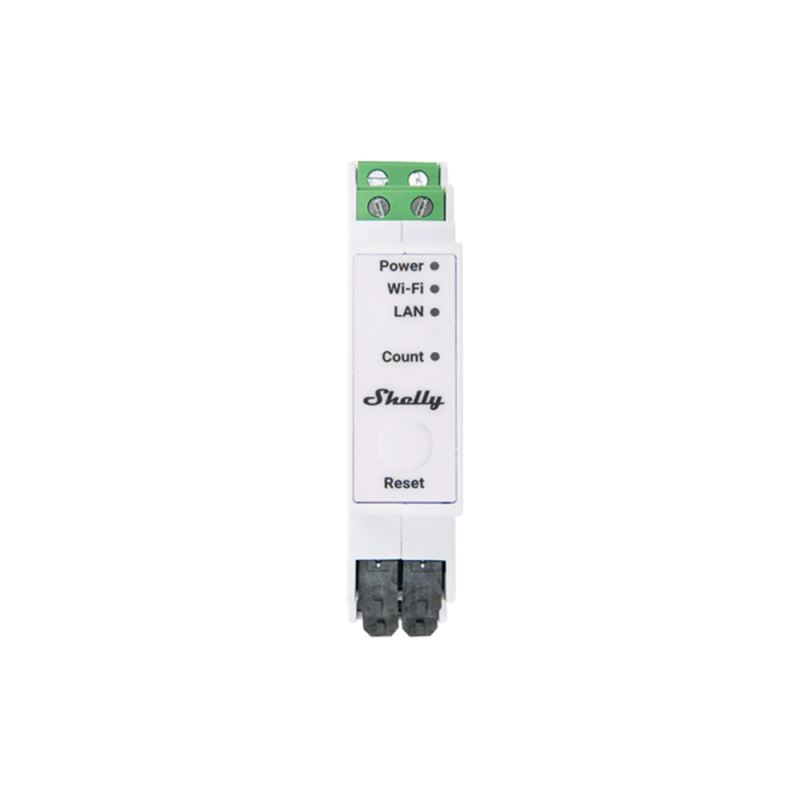

Shelly Pro 3EM-400 ist ein WLAN-gesteuerter, auf DIN-Schiene montierbarer 3-Phasen-Energiezähler mit WLAN-, Bluetooth- und LAN-Konnektivität. Mit einer aktiven Energie-Messgenauigkeit von 1 Prozent kann der Shelly Pro 3EM-400 den Verbrauch von Haushaltsgeräten, Geschäften, Stromkreisen und Bürogeräten einzeln überwachen. Er speichert 60 Tage lang historische Daten direkt auf dem Gerät mit einer Auflösung von einer Minute pro Phase. Zusätzlich ermöglichen seine Skriptfunktionen das Ausführen komplexer Szenen und erweitern die Überwachungsmöglichkeiten erheblich.


Hauptmerkmale

• Kann bis zu 400 A für jede Phase und den Neutralleiter messen
• 4-Quadranten-Messung mit mehreren Anschlussarten
• Genauigkeit der Wirkenergie der Klasse B (Konformität mit IEC 62053-21 basierend auf Herstellertests)
• Photovoltaik bereit
• Phasenfolgenfehlererkennung (Option)
• Optische Impulsanzeige des Energieverbrauchs
• Messgenauigkeit bis 1%
• Speichert Daten im nichtflüchtigen Speicher, die für einen Zeitraum von bis zu 60 Tagen in 1-Minuten-Intervallen abgerufen werden können

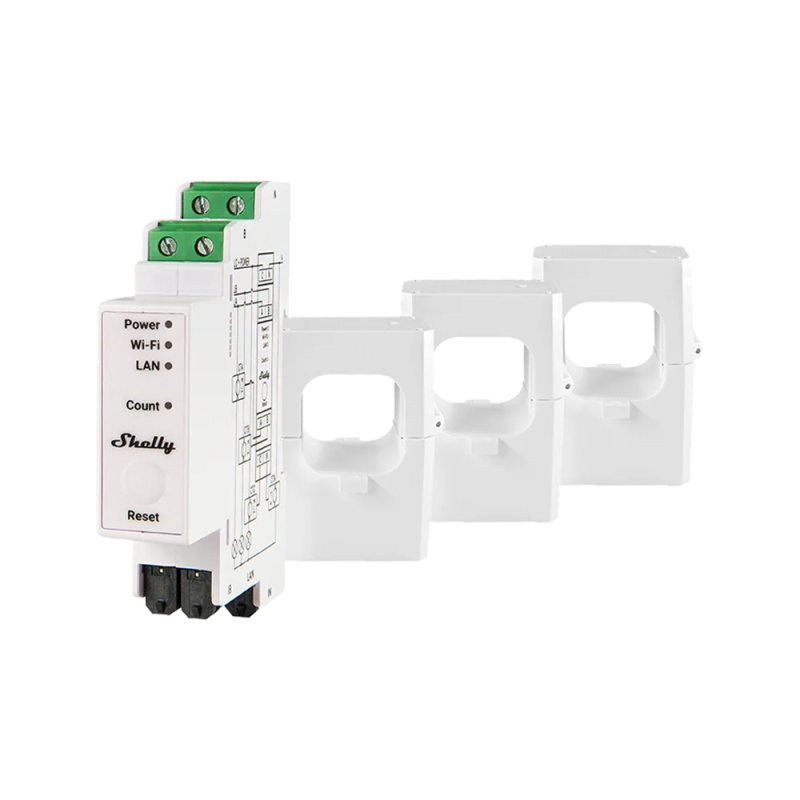

• Das Paket enthält drei Stück 400-A-Stromwandler

Produkteigenschaften

• 4-Quadranten-Messung - Messung kapazitiver und induktiver Lastarten von importierter und exportierter Wirkenergie.
• Genauigkeitsklasse B (Wirkenergie) - Der Shelly Pro 3EM verfügt über eine Messgenauigkeit von 1%.
• MODBUS-Unterstützung - Gestattet den einfachen und schnellen Einsatz in bestehenden Industrieanlagen.
• WLAN-, LAN- und Bluetooth-Konnektivität - Gleichzeitige Nutzung von Ethernet und WLAN. MQTT, ein- und ausgehender WebSocket, UDP, mTLS-Unterstützung.
• Stromnetzüberwachung - Überwacht einphasige elektrische Systeme mit bis zu drei Punkten gleichzeitig. Schnelle Benachrichtigungen und mindestens 60 Tage Aufzeichnungsspeicherung in 1-Minuten-Intervallen.
• Skriptfunktionen - Der Shelly Pro 3EM-3CT63 unterstützt vollständig mJS-Skripting: Du kannst also weitere Features und Funktionalitäten erstellen.



Industrielle Einrichtungen

Der Shelly Pro 3EM bietet Unterstützung für MODBUS für Spannung, Strom, Leistung und Energien. Dein Energieverbrauch und Momentanwerte von Spannung, Strom und Leistung sind genau erfassbar. Unsere neue Firmware-Plattform ermöglicht eine benutzerdefinierte Implementierung, die Deiner Infrastruktur alle 100 ms eine Meldung zuschicken kann.









Zweiwege-Energieverbrauchsüberwachung

Überwachung Deines Heims, Büros oder Deiner Fabrik zur Vermeidung unnötiger Ausgaben oder von Spannungsabfällen, die Deine Haushalts- und Bürogeräte beschädigen können. Der Shelly Pro 3EM kann den Zweiwegeverbrauch berechnen: produzierte sowie verbrauchte Energie für jede der drei Phasen. Das Gerät kann auch konfiguriert werden, um drei separate Stromkreise eines einphasigen elektrischen Systems zu messen. Anzeige der Qualität Deines Stromnetzes hinsichtlich Wirkleistung, Blindleistung, Spannung und Leistungsfaktor.







Lokale Steuerung

Dank der Scripting-Funktionalitäten des Shelly Pro 3EM und der Webhooks kannst Du andere Shelly- oder WLAN-Geräte Deines lokalen Netzwerks ganz einfach steuern. Verwende diese Funktionen, um basierend auf Deiner PV-Erzeugung genaue Parameter für Heizung, Kühlung oder das Laden von Elektrofahrzeugen festzulegen und Deine Geräte automatisch vom Stromverbrauch zu trennen. All dies funktioniert auch ohne Cloud.








Technische Daten



Type	Value
Physical
Size (HxWxD):	94x19x69 ±0.5 mm / 3.70x0.75x2.71 ±0.02 in
Weight:	62 ±1 g / 2.19 ±0.05 oz
Mounting:	DIN rail
Screw terminals max torque:	0.4 Nm / 4.43 lbin
Conductor cross section:	0.5 to 2.5 mm² / 20 to 14 AWG (solid, stranded, and bootlace lugs)
Conductor stripped length:	6 to 7 mm / 0.24 to 0.28 in
Shell material:	Plastic
Color:	White
Environmental
Ambient temperature:	-20 °C to 40 °C / -5 °F to 105 °F
Humidity:	30 % to 70 % RH
Max. altitude:	2000 m / 6562 ft
Electrical
Power supply voltage AC:	100 - 260 V, 50/60 Hz
Power supply voltage DC:	N/A
Power consumption:	< 3 W
External protection:	Tripping characteristic B or C, 16A max. rated current, min. 6 kA interrupting rating, energy limiting class 3
Sensors, meters
Internal-temperature sensor:	Yes
Voltmeters (RMS for each phase):	100 - 260 V
Voltmeters accuracy:	±1 %
Ammeters (RMS via CT for each phase and the Neutral):	0 - 120 A
Compatible CT	CT 120A
Ammeters accuracy:	±1 % (2 - 120 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
Power and energy meters:	Active and apparent power Active and apparent energy Power factor Fundamental active and fundamental reactive energy
Channel-to-channel calibration minimum load	500 W per channel
No load threshold:	30 VA per channel
Measurement data storage:	At least 60 days of 1 min data resolution
Data export:	CSV for PQ recorded values JSON format export through RPC
Radio
RF band:	2400 - 2495 MHz
Max. RF power:	<20 dBm
Wi-Fi protocol:	802.11 b/g/n
Wi-Fi Range:	Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions)
Bluetooth Protocol:	4.2
Bluetooth Range:	Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors (Depends on local conditions)
MCU
CPU:	ESP32-D0WDQ6
Flash:	16 MB
Firmware capabilities
Webhooks (URL actions):	20 with 5 URLs per hook
Scripting:	Yes
MQTT:	Yes
CoAP:	No
