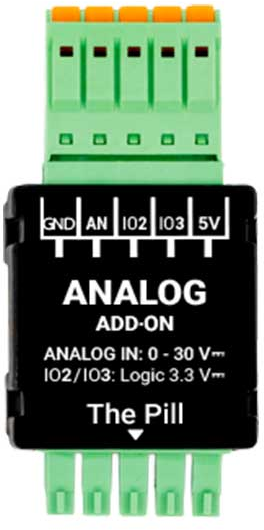

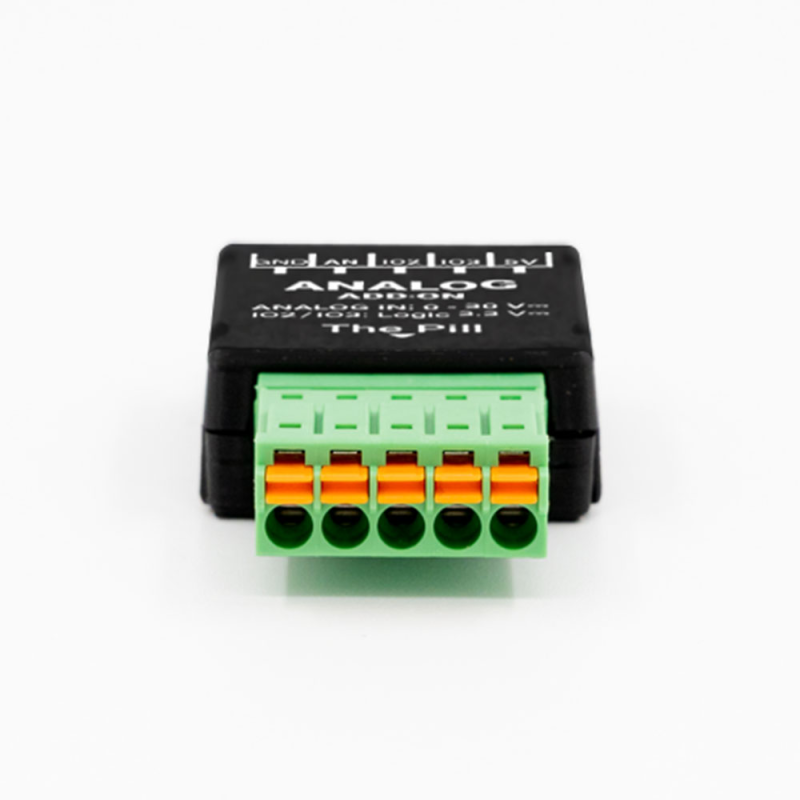

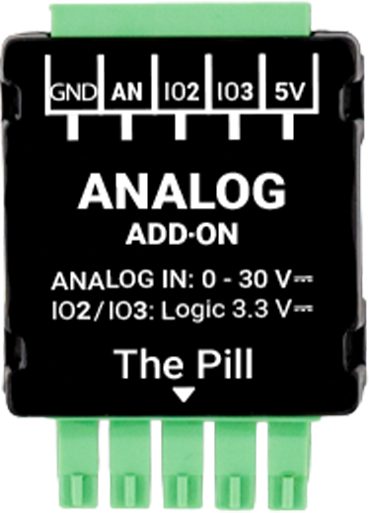

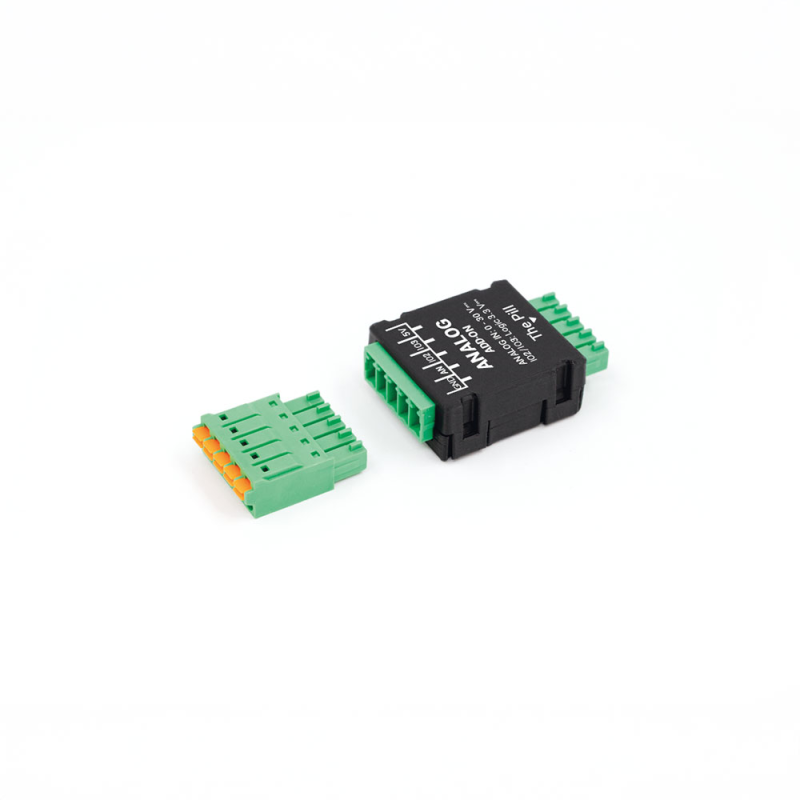

Analog 0-30 V Add-on (Accessory for The Pill by Shelly)

Erweitere Deine Projekte mit mehr Messmöglichkeiten

Das Analog 0–30 V Add-on erweitert die Messfunktionen des The Pill by Shelly und ermöglicht präzise Messungen einer Vielzahl von DC-Quellen. Nutze es, um Sensorausgaben zu überwachen, Batterien zu kontrollieren oder Niederspannungssysteme mit Sicherheit und Genauigkeit in Deine Projekte zu integrieren.


Hauptmerkmale

• Messbereich: 0–30 V DC
• Erweitert den Messbereich des The Pill für Sensoren und Batterien
• Kompatibel über das 5-Terminal Add-on
• 1 Analog-Eingang (AN) + 2 konfigurierbare digitale Ein-/Ausgänge (3,3 V Logiklevel)
• 5 V Spannungsausgang für angeschlossene Sensoren



Überwachung von Hobby-Analogsensoren

Wenn Du gerne kleine DIY-Projekte baust, ermöglicht Dir das 0–30 V Analog Add-on, Deine Lieblings-Hobby-Sensoren direkt an The Pill by Shelly anzuschließen. Stecke eine Bodenfeuchtesonde, einen lichtempfindlichen LDR oder einen einfachen Tonsensor ein und sieh die Werte in der Shelly Smart Control App erscheinen.

Nutze sie, um Bewässerung zu starten, Lichter einzuschalten oder benutzerdefinierte Aktionen auszulösen. The Pill liest einfach die Sensorausgabe und verwandelt sie in Automatisierungen, die Du steuern kannst.


Integration industrieller Analogsensoren

In professionellen Umgebungen verlassen sich viele Systeme auf 0–10 V-Sensoren zur Übermittlung kritischer Messwerte. Durch den Anschluss dieser Sensoren an das 0–30 V Analog Add-on wird The Pill by Shelly zu Deiner Datenbrücke. Er erfasst Spannungswerte von Druck-, Durchfluss- oder Intensitätssensoren und sendet sie an die Shelly Smart Control App.

So kannst Du Geräte automatisieren, Prozessänderungen überwachen oder Benachrichtigungen erhalten, wenn Messwerte außerhalb sicherer Grenzen liegen.

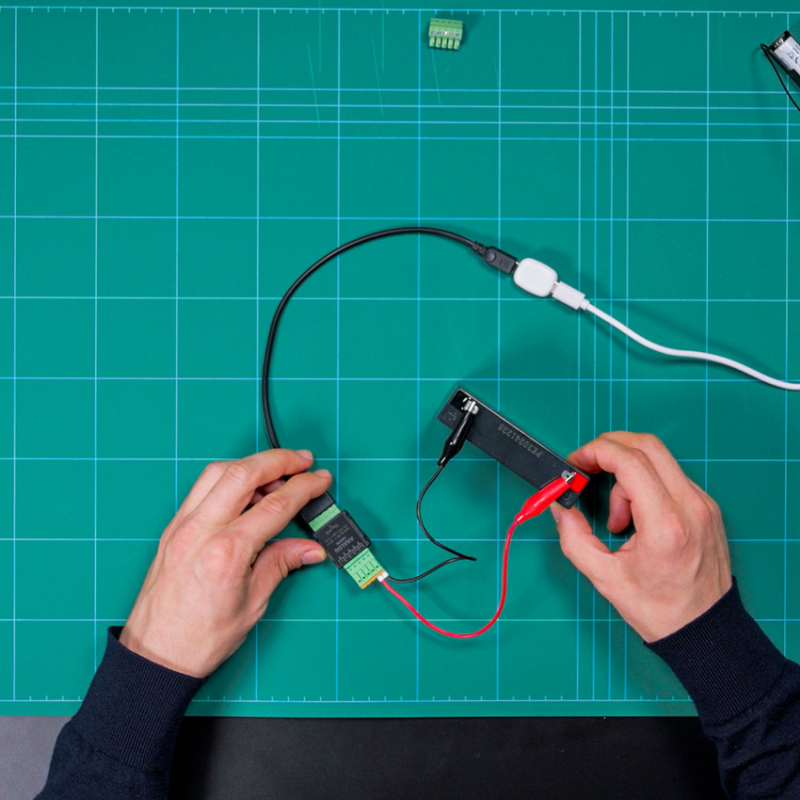

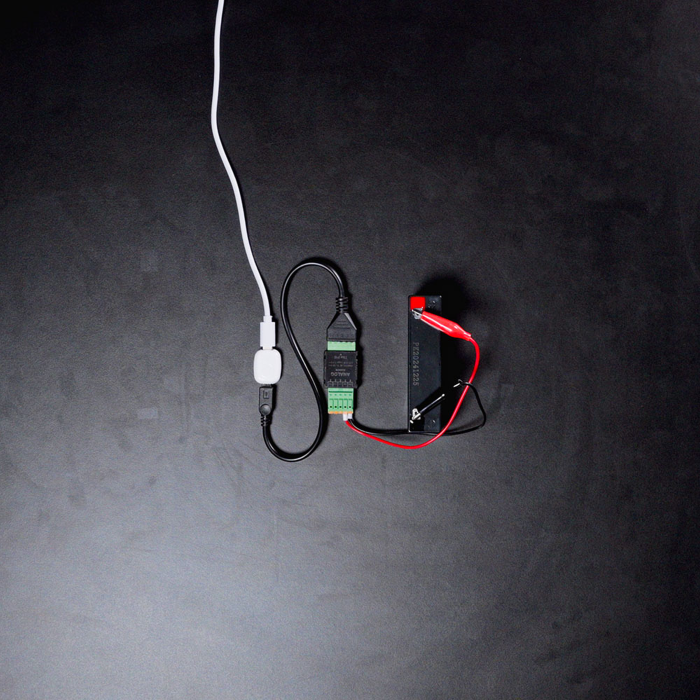

Spannungsüberwachung für Batteriesysteme

In kleinen batteriebetriebenen Set-ups können schon geringe Spannungsänderungen die Leistung und Zuverlässigkeit beeinträchtigen. Mit dem Analog Add-on wird The Pill by Shelly an Deine Spannungssensoren angeschlossen und liefert präzise Echtzeitmessungen - egal ob 3,7 V, 4,2 V, 12 V, 24 V oder andere Niederspannungsquellen.

Sobald sich die Werte ändern, gelangen die Daten in die Shelly Smart Control App, sodass Du reagieren kannst, bevor Stromprobleme auftreten. Halte Deine Batterien, USV‑Einheiten und Backup-Systeme stabil und verlängere ihre Laufzeit.



Specifications

Physical
Size (HxWxD):	36.5 mm x 26.5 mm x 11.5 mm
Weight:	8 g
Shell color:	Black
Environmental
Ambient working temperature:	0 to 40 °C / 32 to 105°F
Storage temperature:	-20°C to 40°C / -5°F to 105°F
Humidity:	30 % to 70 % RH
Max. altitude:	2000 m / 6562 ft
Sensors, meters
Voltmeter range (DC)	0 V - 30 V
Voltmeter accuracy:	±(2% + 5d)
Input circuits ratings
Digital inputs triggering voltage:	Active LOW; Trigger low: < 0.83 V Trigger high: > 2.48 V
Digital inputs max. voltage	3.3 V
Output circuits ratings
Max. switching voltage:	3.3 V (logic-level)
Max. switching current:	20 mA
