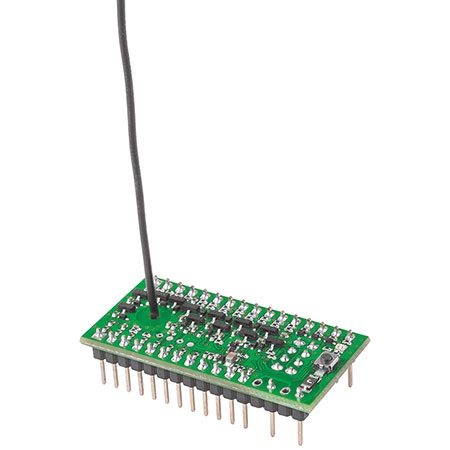

Homematic Funk-Sendemodul, 8-Bit - Fertiggerät

Homematic Funk-Sendemodul, 8-Bit - Fertiggerät
Für eine größere Ansicht klicken Sie auf das Vorschaubild
KBS eQ-3 AG
36,02 EUR
inkl. 16 % MwSt. zzgl. Versandkosten
Lieferzeit: Artikel ist vorrätig  3-4 Tage
Art.Nr.: 150253-FG
EAN: 4047976502530
Zustand: Neu
HAN: HM-MOD-EM-8Bit
Hersteller: KBS eQ-3 AG
Mehr Artikel von: KBS eQ-3 AG



Produktbeschreibung

Das Homematic Funk-Sendemodul, 8-Bit, ist in der Lage, neben 2 der üblichen Schaltkanäle auch einen 8-Bit-Dateneingang zu nutzen.
Dabei sind die Schalt- und Dateneingänge flexibel nutzbar: Schalten auf Masse oder durch ein Schaltsignal bis 24 V DC, z. B. durch einen externen Mikrocontroller-Portpin oder Transistor, sind möglich. Die Eingangsdaten des Kanals 3 stehen im Homematic System mithilfe des bedingten Schaltbefehls mit entsprechendem Entscheidungswert zur Verfügung und können auch direkt an verknüpfte Aktoren (z. B. Dimmer) versendet werden. Dabei lassen sich die Datenübertragungseigenschaften über eine Homematic Zentrale auf vielfältige Weise programmieren, um nahezu jedem Anspruch gerecht zu werden.

Highlights

  • 3 Übertragungskanäle: 2x Taster, 1x Daten, 8 Bit
  • Dateneingang mit 8 Spannungseingängen (2–24 V, high-aktiv) und je 1x Taster- bzw. Spannungseingang für Datenübernahme
  • DIL32-kompatible mechanische Ausführung als Steckbaustein
  • Spannungsversorgung über 2 Arten möglich: 2–3,3 V (Batterie) bzw. 3,5–12 V



Technische Daten

HM-Bezeichnung: HM-MOD-EM-8Bit
Spannungsversorgung: 3,5–12 V DC oder 2–3,3 V DC
Stromaufnahme: 28 mA (Senden) max.
Ruhestromverbrauch: 30 μA (2–3,3 V DC) max./60 μA (3,5–12 V DC) max.
Anzahl der Kanäle: 2x Taster (Kanal 1 und 2)/1x Daten (Kanal 3)
Anzahl der Tastereingänge: 2x Taster (negative Logik/low-aktiv), 2x Spannungseingang (2–24 V) (positive Logik/high-aktiv) Anzahl der Dateneingänge: 8x Taster (negative Logik/low-aktiv), 8x Spannungseingang (2–24 V) (positive Logik/high-aktiv), 1x Taster (negative Logik/low-aktiv) 1x Spannungseingang (2–24 V) (positive Logik/high-aktiv) für die Datenübernahme
Funkfrequenz: 868,3 MHz
Empfängerkategorie: SRD-Category 2
Funkreichweite: Bis 200 m (Freifeld)
Duty Cycle: < 1 % pro h
Länge Anschlusskabel: 50 cm max.
Umgebungstemperaturbereich: -10 bis +55 °C
Abmessungen (B x H x T): 42 x 22 x 12 mm
Gewicht: 8 g

Bausatzinformation

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz den Sie nach Wunsch zum Fertiggerät von uns zusammenbauen lassen können, je nachdem welche Option Sie wählen. Wenn Sie sich für ein Fertiggerät entscheiden und sich Löt- und Montagearbeit sparen möchten, dann wird Ihr Bausatz durch unsere Technik für Sie gefertigt und als geprüftes Gerät zu Ihnen gesendet.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.


Datei

Bedienungsanleitung Download 1.74 MB
