Shelly Pro 3EM-3CT63

DIN-Schienen montierbarer, ein- oder dreiphasiger Energiezähler

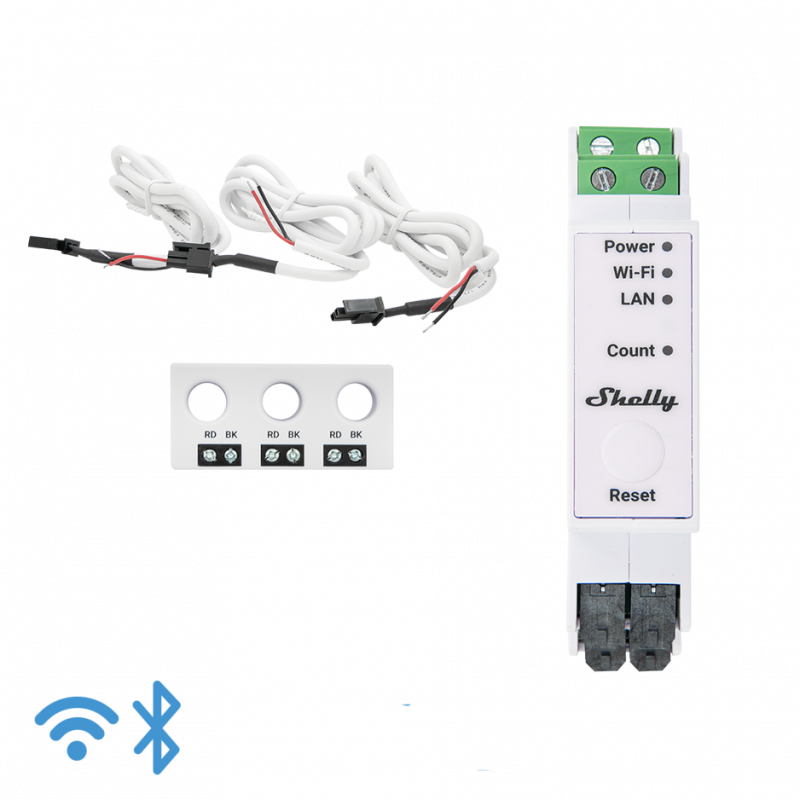

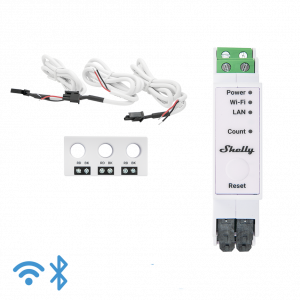

Der Shelly Pro 3EM-3CT63 ist ein DIN-Schienen montierbarer, ein- oder dreiphasiger Energiezähler. Er wird mit einem kombinierten Dreiphasen-Stromwandler (CT) geliefert, der direkt über einem Leistungsschalter montiert wird. Der Shelly Pro 3EM-3CT63 misst den Energieverbrauch präzise und kann in vielen Bereichen eingesetzt werden, z. B. zur Überwachung von Industriemaschinen, zur Energieeinsparung in Haushalten oder Büros und zur Verwaltung von elektrischen Lasten.

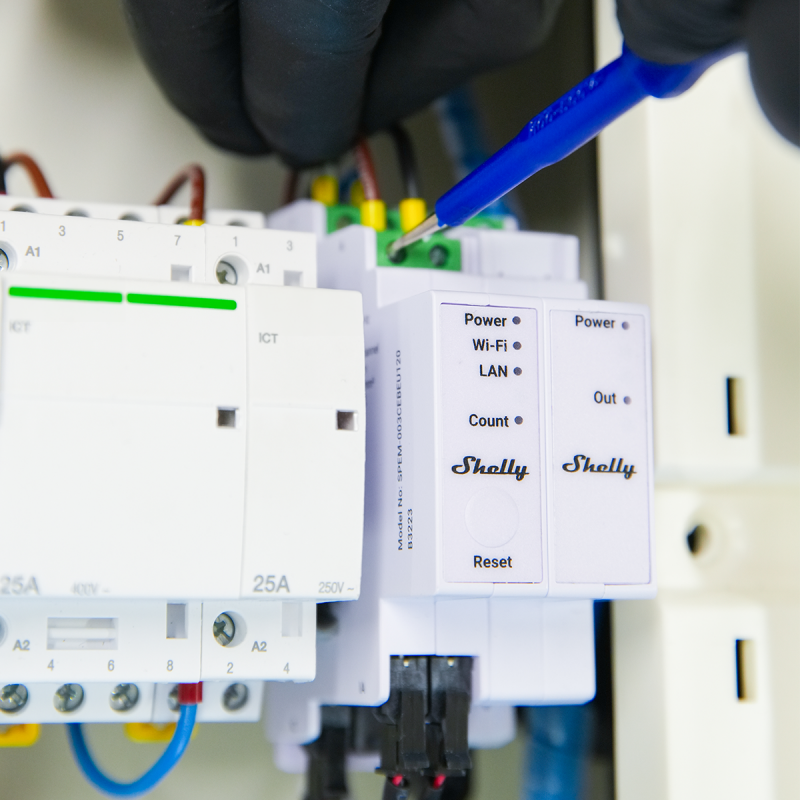

*WICHTIG! Dieses Gerät hat kein integriertes Relais. Die Steuerung eines Schützes erfolgt über ein Shelly Pro Add-on, das am Shelly Pro 3EM-3CT63 angebracht wird.

• 4-Quadranten-Messung

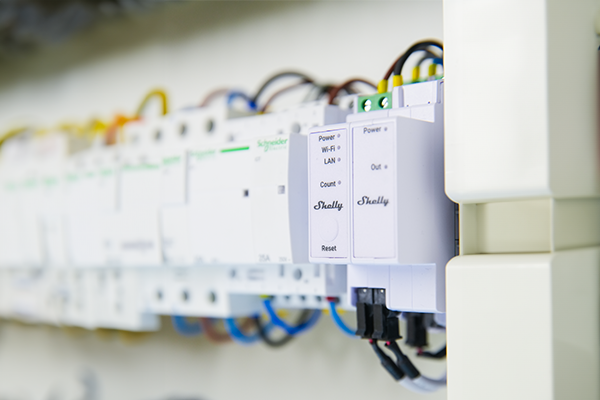

• Montage auf DIN-Schiene
• Verschiedene Anschlussarten: Ein- oder drei- Phasen-Installationen
• Stromwandler-Anschluss: Berührungslose Messungen
• Optische Impulsanzeige des Energieverbrauchs
• Echtzeituhr: Gespeicherte Daten behalten korrekte Zeitstempel, auch wenn die Internetverbindung unterbrochen wird.
• Datenprotokolle: Bis zu 60 Tage Daten werden auf dem Gerät gespeichert und können später abgerufen werden
• Externe Schützsteuerung: Lasten können basierend auf Geräteautomatisierung oder Skripten gesteuert werden. Verfügbar mit dem zusätzlichen Shelly 3EM Switch Add-on
• Photovoltaik-kompatibel

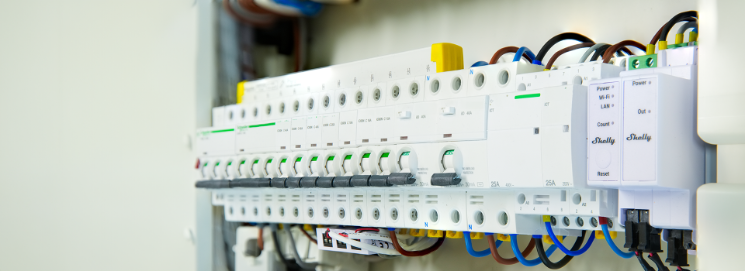

Professioneller Energiezähler

Der Shelly Pro 3EM-3CT63 erfasst sowohl die akkumulierte Energie als auch die Momentanwerte von Spannung, Strom, Wirkleistung und Scheinleistung pro Phase/Kanal in Echtzeit. Er speichert die Daten im nichtflüchtigen Speicher und ermöglicht deren Abrufung über einen Zeitraum von bis zu 60 Tagen in Ein-Minuten-Intervallen. Zudem verfügt er über eine Echtzeituhr, die für eine stets korrekt eingestellte Uhrzeit sorgt - selbst wenn die Verbindung zu einem SNTP-Server unterbrochen werden sollte.



Messen mit Vertrauen

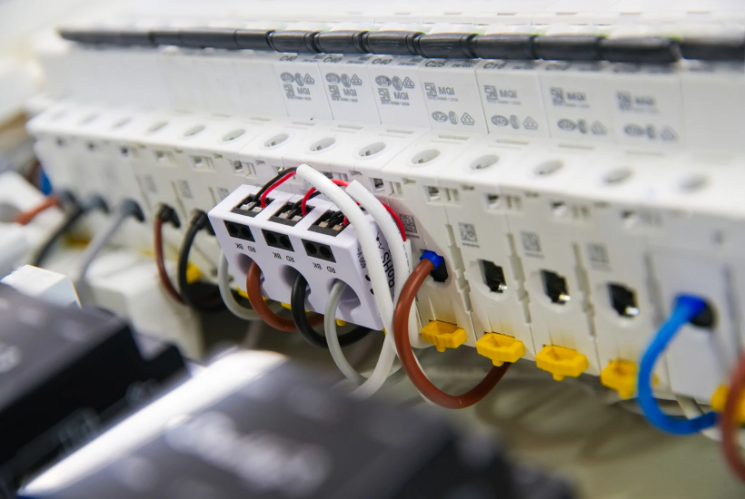

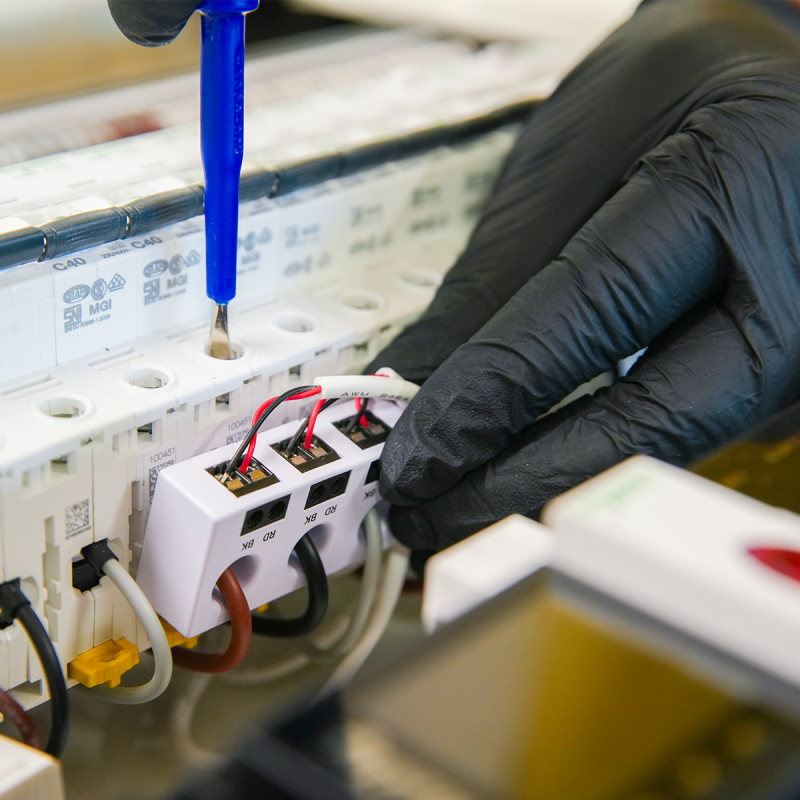

Der Shelly Pro 3EM-3CT63 ist mit einem speziell von Shelly entwickelten Dreiphasen-Stromwandler ausgestattet. Dieser kleine, aber leistungsstarke CT misst bis zu 63 A und eignet sich damit ideal für eine präzise Energieüberwachung. Er lässt sich einfach auf einer DIN-Schiene installieren und spart Platz in Deinem Schaltschrank. Dank dem durchdachten Design von Shelly erhältst Du zuverlässige Leistung und eine unkomplizierte Energienutzung.

Funktionen

• LAN-, WLAN- und Bluetooth-Konnektivität - LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige Nutzung von WLAN und LAN, als Backup, wenn nötig.
• 4-Quadranten-Messung - Messung kapazitiver und induktiver Lastarten von importierter und exportierter Wirkenergie.
• Genauigkeitsklasse B (Wirkenergie) - Der Shelly Pro 3EM-3CT63 hat eine Messgenauigkeit von 1 Prozent.
• Leistungsmessung - Überwacht einphasige elektrische Systeme mit bis zu drei Punkten gleichzeitig. Schnelle Benachrichtigung und mindestens 60 Tage Speicherung von 1-Minuten-Aufzeichnungen.
• MODBUS-Unterstützung - Ermöglicht einen einfachen und schnellen Einsatz in bestehenden Industrieanlagen.
• Skriptfunktionen - Der Shelly Pro 3EM-3CT63 unterstützt vollständig mJS-Skripting: Du kannst also weitere Features und Funktionalitäten erstellen.



Aufladen von Elektrofahrzeugen (EV) überwachen

Überwache den Energieverbrauch Deines Elektrofahrzeug-Ladegeräts in Echtzeit. Der Shelly Pro 3EM mit Dreiphasen-Stromwandler (3CT63) kann genau nachverfolgen, wie viel Strom Dein EV-Ladegerät verbraucht. Das hilft Dir, den Verbrauch zu verwalten und zu optimieren, damit Du Dein festgelegtes Energiebudgets nicht sprengst.


Solarstrom-Management

Du hast Solarmodule auf dem Dach Deines Hauses? Dann kann der Shelly Pro 3EM sowohl die von Deinem Solarsystem erzeugte Energie als auch den aus dem Netz bezogenen Strom messen. Dies hilft Dir, den Verbrauch zu optimieren, und sicherzustellen wird, dass der Einsatz von Solarenergie maximiert und die Abhängigkeit vom Netzstrom reduziert wird.


Ganzheitliche Energieüberwachung für Dein Zuhause

Nutze den Shelly Pro 3EM, um den Energieverbrauch Deines gesamten Hauses zu überwachen. Verfolge den Verbrauch über alle drei Phasen hinweg und erkenne, welche Geräte oder Systeme am meisten Strom verbrauchen. So kannst Du fundierte Entscheidungen treffen, um Energiekosten zu senken und die Effizienz zu steigern.



Energiemanagement im Gewerbe

Für große gewerbliche Gebäude kann der Shelly Pro 3EM-3CT63 den Energieverbrauch über verschiedene Etagen oder Abteilungen hinweg überwachen. Dies ermöglicht es Facility-Managern, die Energiekosten genauer zuzuordnen, Verschwendung zu identifizieren und Strategien zur Verbesserung der Effizienz umzusetzen.



Energieüberwachung und -optimierung in Fabriken

In einer Produktionsanlage kann der Shelly Pro 3EM-3CT63 zur Überwachung des Verbrauchs schwerer Maschinen über verschiedene Phasen hinweg eingesetzt werden. Die Verfolgung des Echtzeitverbrauchs ermöglicht es Dir, Ineffizienzen zu erkennen. Senke die Betriebskosten, indem Du den Verbrauch während Spitzen- und Nebenzeiten optimierst.



Energiemanagement für Geschäfte

Als Ladenbesitzer kannst Du den Shelly Pro 3EM nutzen, um den Energieverbrauch wichtiger Systeme wie Beleuchtung, Heizung, Lüftung und Klimaanlage sowie Kühlgeräte zu überwachen. Verfolge den Stromverbrauch dieser Systeme in Echtzeit und erkenne, wann und wo Energie verschwendet wird—zum Beispiel durch angelassene Lichter nach Geschäftsschluss oder ineffizient laufende Heiz- und Kühlsysteme. Für eine bessere Kontrolle der Betriebs- und eine Senkung der Energiekosten. Außerdem unterstützt der Pro 3EM nachhaltige Geschäftspraktiken, da der Gesamtverbrauch reduziert wird.


Technische Daten

Eigenschaften
Größe (H x B x T):	Shelly Pro 3EM-3CT63: 94 x 19 x 69 mm / 3,70 x 0,75 x 2,71 Zoll
Shelly 3CT63:	14 x 54 x 26 mm / 0,55 x 2,12 x 1,02 Zoll
Gewicht:	Shelly Pro 3EM-3CT63: 62 g
Shelly 3CT63:	32 g
CT Öffnung:	Ø9 mm / Ø0,35 Zoll
Drahtdurchmesser:	6 mm / 10 AWG
Schraubklemmen max. Drehmoment:	0,4 Nm / 3,5 lbin
Querschnitt des Leiters:	Shelly Pro 3EM-3CT63: 0,5 bis 2,5 mm² / 20 bis 14 AWG (Voll-, Litzen- und Aderendhülsen)
Shelly 3CT63:	0,2 bis 2,5 mm² / 24 bis 14 AWG (Voll-, Litzen- und Aderendhülsen)
Abisolierlänge des Leiters:	6 bis 7 mm / 0,24 bis 0,28 Zoll
Montage:	Shelly Pro 3EM-3CT63: DIN-Schiene
Shelly 3CT63:	Freistehend auf Phasenkabel
Gehäusematerial:	Kunststoff
Farbe des Gehäuses:	Weiß
Umwelt
Umgebungstemperatur:	-20 °C bis 40 °C
Luftfeuchtigkeit:	30 % bis 70 % relative Luftfeuchtigkeit
Max. Höhe ü.M.:	2000 m
Elektrisch
Stromversorgung:	100 - 260 V~ 50/60 Hz
Eigenverbrauch des Geräts:	< 3 W
Shelly 3CT63 elektrische Festigkeit:	1000 V~, 60 sec Sensoren, Messgeräte
Interner Temperatursensor:	Ja
Voltmeter (RMS für jede Phase):	100 - 260 V
Voltmeter Genauigkeit:	±1 %
Strommessgeräte (RMS über Stromwandler für jede Phase und Neutralleiter):	0 - 63 A
Kompatible CT:	3CT63
Genauigkeit des Amperemeters:	±1 % (2 - 63 A) ±2 % (1 - 2 A) ±5 % (0 - 1 A)
Leistungs- und Energiezähler:	Wirk- und Scheinleistung Wirk- und Scheinenergie Leistungsfaktor Fundamentale Wirk- und Blindenergie
Kanal-zu-Kanal-Kalibrierung Mindestlast:	500 W pro Kanal
Schwellwert für keine Last:	30 VA pro Kanal
Speicherung der Messdaten:	Mindestens 60 Tage mit einer Datenauflösung von 1 Minute
Datenexport:	CSV für PQ-aufgezeichnete Werte
Export im JSON-Format über RPC
Radio
WLAN
HF-Band:	2400 - 2495 MHz
Max. HF-Leistung:	< 20 dBm
Protokoll:	802.11 b/g/n
Reichweite:	Bis zu 50 m im Freien, bis zu 30 m in Gebäuden (abhängig von den örtlichen Gegebenheiten)
Bluetooth
Protokoll:	4.2
Frequenzband:	2400-2483,5 MHz
Max. HF-Leistung:	<4 dBm
Reichweite:	Bis zu 30 m im Freien, bis zu 10 m in Innenräumen (abhängig von den örtlichen Gegebenheiten)
Mikrocontroller-Einheit
CPU:	ESP32-D0WDQ6
Flash:	8 MB
Firmware-Funktionen
WebHooks (URL-Aktionen):	20 mit fünf URLs pro Hook
WLAN-Reichweitenverlängerer:	Ja
BLE Gateway	Ja
Skripting:	Ja
MQTT:	Ja
Verschlüsselung:	Ja













Shelly-Geräte sind mit Alexa, Google Home, Android und iOS kompatibel. Zusammen mit dem Sprachassistenten können Sie Shelly-Geräte mit Ihrer Stimme steuern!


Shelly Smart Control

Die Shelly Smart Control! Eine App zur Kontrolle Ihrer Räume, Ihres Energieverbrauchs und Ihrer Ausgaben. Passen Sie Ihre Dashboards an, erhalten Sie detaillierte Verbrauchsberichte und behalten Sie den Überblick über Ihre Stromrechnungen.
