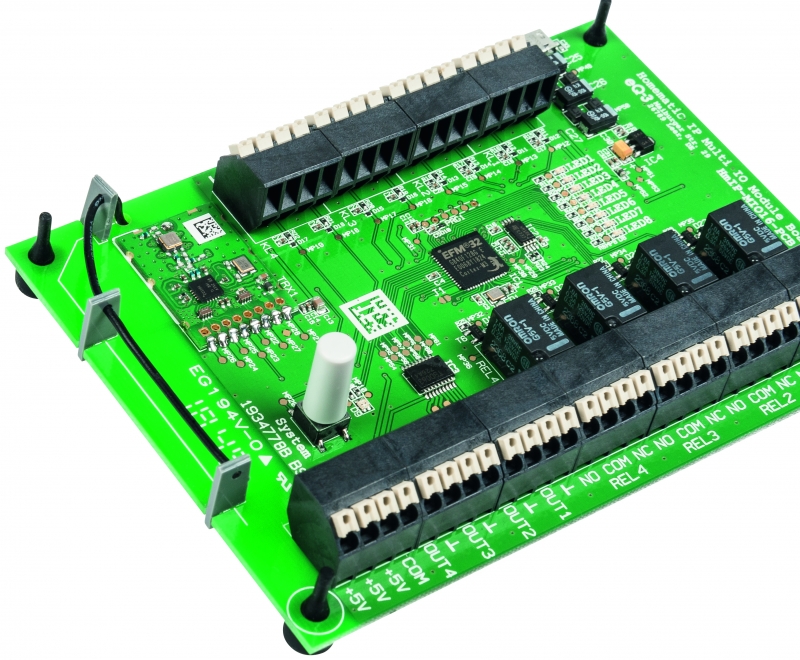

ELV Homematic IP Multi IO Modulplatine 4x4 - FERTIGGERÄT

ELV Homematic IP Multi IO Modulplatine 4x4 - FERTIGGERÄT
Für eine größere Ansicht klicken Sie auf das Vorschaubild
ELV Homematic IP Multi IO Modulplatine 4x4 - FERTIGGERÄT
ELV Homematic IP Multi IO Modulplatine 4x4 - FERTIGGERÄT

ELV
84,95 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: Artikel ist vorrätig  3-4 Tage
Art.Nr.: 154191-FG
EAN: 4047976541911
Zustand: Neu
HAN: HmIP-MIO16-PCB
Hersteller: ELV
Mehr Artikel von: ELV



Produktbeschreibung

In Verbindung mit einer Homematic CCU2 oder einer Smart Home Zentrale CCU3 können auch andere HmIP-Aktoren gesteuert werden.

Die analogen Eingänge sind für Spannungen in einem Bereich von 0 bis 12 V ausgelegt und werden über den internen 12-Bit-D/A-Wandler des verwendeten Controllers erfasst. Der HmIP-MIO16-PCB bietet damit viele Möglichkeiten, die im Haushalt vorhandene Technik in die Hausautomation einzubinden. Die Ansteuerung von Türöffnern und anderen Kleinspannungsaktoren, das Auswerten von in modernen Häusern eingebauten Heizungs- und Klimageräten, die Erfassung von Schaltkontakten und/oder spannungsbezogenen Sensordaten sind nur einige der vielen möglichen Einsatzbereiche.

Die Spannungsversorgung erfolgt über eine Micro-USB-Buchse mit 5 V. Alle Ein- und Ausgänge sind über Klemmleisten einfach belegbar.



Highlights

  • 4 analoge Spannungseingänge, bis 12 V Eingangsspannung
  • 4 digitale Low-Active-Eingänge, einfach per potentialfreien Taster oder Relais gegen Masse schalten.
  • Eingänge gegen Überspannung (statische Aufladung) geschützt
  • 4 Relais-Schaltausgänge, je 1x UM, bis 24 V/0,5 A
  • 4 Open-Collector-Schaltausgänge, bis 30 V/0,2 A
  • Max. Leitungslänge an den Klemmleisten 100 cm
  • Über die Homematic CCU2 und die Smart Home Zentrale CCU3 sind insgesamt 50 Kanäle (real und virtuell) verfügbar, darunter ein autark laufender Wochenprogrammkanal
  • Über CCU-Konfiguration mit Geräten der Systeme Homematic/Homematic IP beliebig verknüpfbar
  • Funk-Freifeld-Reichweite bis 200 m
  • Betrieb an 5 VDC/max. 1,5 A



Wichtiger Hinweis: Dieses Gerät ist exklusiv für den Betrieb an der Homematic Zentrale CCU2 und der Smart Home Zentrale CCU3 vorgesehen. Eine Integration in die Homematic IP Cloud-Lösung ist für die Zukunft geplant, derzeit ist der Betrieb über den Homematic IP Access Point nicht möglich.

Bausatzinformation

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz. Mit Kauf dieses Artikels beauftragen Sie uns Ihren  Bausatz in Ihrem Namen aufzubauen und erhalten dann ein geprüftes Fertiggerät.

Wenn Sie sich für dieses Fertiggerät entscheiden, erwerben Sie den Bausatz und die mit dem Bausatz verbundene Herstellergarantie, sparen sich aber Löt- und Montagearbeit.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind beauftragte Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.


Datei

Bedienungsanleitung Download 2.45 MB
Technische Daten Download 97.48 KB
