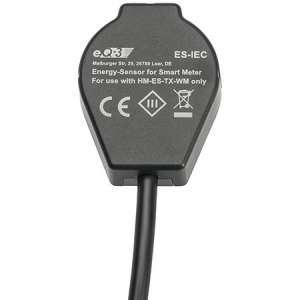

HomeMatic Energiesensor für Smart Meter ES-IEC, Komplettbausatz oder Fertiggerät

HomeMatic Energiesensor für Smart Meter ES-IEC, Komplettbausatz oder Fertiggerät
Für eine größere Ansicht klicken Sie auf das Vorschaubild
HomeMatic Energiesensor für Smart Meter ES-IEC, Komplettbausatz oder Fertiggerät
HomeMatic Energiesensor für Smart Meter ES-IEC, Komplettbausatz oder Fertiggerät
HomeMatic Energiesensor für Smart Meter ES-IEC, Komplettbausatz oder Fertiggerät

KBS eQ-3 AG
ab 34,95 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: Artikel ist vorrätig  1-2 Werktage
Art.Nr.: 142148
EAN: 4047976421480
Zustand: Neu
HAN: ES-IEC
Hersteller: KBS eQ-3 AG
Mehr Artikel von: KBS eQ-3 AG
Lieferung als -


Produktbeschreibung

Der Energiesensor für Smart Meter ergänzt das HomeMatic Zählersensor-System um einen weiteren Sensor, der die Daten an der optischen Schnittstelle eines Smart Meters erfasst und über die Zählersensor-Sendeeinheit HM-ES-TX-WM an die Zentrale des HomeMatic Systems ausgibt.


Smart Meter ersetzen als elektronische Stromzähler zunehmend mechanische Stromzähler. Die meisten eletronischen Stromzähler geben die Stromverbrauchsdaten nach einem einheitlichen Protokoll (IEC 62056-21) über eine optische Schnittstelle aus.
Diese Daten werden vom Energiesensor erfasst, über die Zählersensor-Sendeeinheit aufbereitet und der HomeMatic Zentrale per Funk zur weiteren Verarbeitung übergeben. Hier können die Daten für Anzeige- und Statistikzwecke ebenso verwendet werden wie für eine Gerätesteuerung.

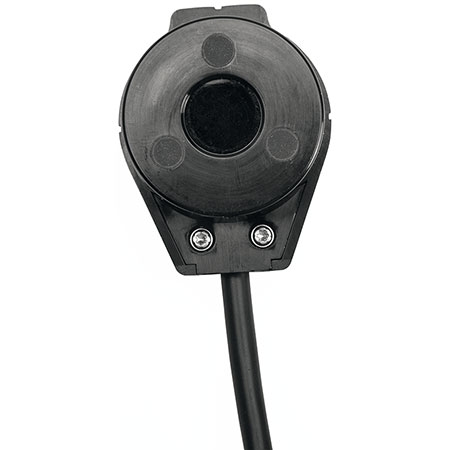

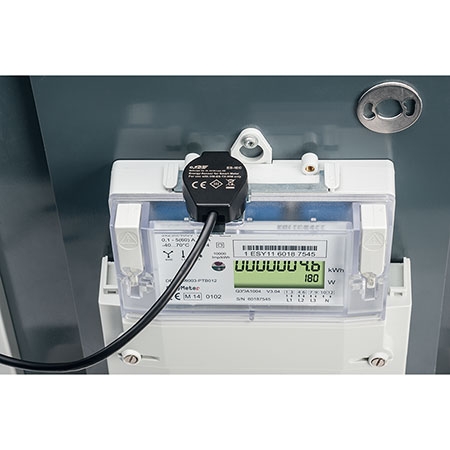

•Optischer Sensor für Anbringung an der Norm-Schnittstelle von Smart Metern
•Magnetfuß für einfache Anbringung auf Metalladapter
•Datenerfassung nach IEC 62056-21 (alt: IEC-1107)
•Unterstützte Protokoll-Modi (durch HM-ES-TX-WM): A, B, C, D
•Spannungsversorgung durch Zählersensor-Sendeeinheit HM-ES-TX-WM
•Durch HM-ES-TX-WM zusätzliche Erfassungsmöglichkeit separater Werte der aktuellen Einspeiseleistung und des Einspeisungszählerstandes zur sinnvollen Einbindung von Zweirichtungszählern gewährleistet.
Wichtig: Für die Nutzung des Auslesekopfs ES-IEC in Verbindung mit dem HM-ES-TX-WM ist unbedingt das Aktualisieren mit der Gerätefirmware ab Version 1.1 und eine HM-Zentrale CCU2, Version ab 2.17.15 (Februar/März 2016) erforderlich. Ob der Zähler im Haus diesem Standard entspricht und welche Einstellungen in der CCU2 erforderlich sind, lässt sich beim Energieversorger erfragen bzw. über Zählerhersteller und Typenbezeichnung recherchieren.



Technische Daten:




HM-Bezeichnung: ES-IEC
Protokoll: IEC 62056-21 (alt: IEC-1107)
Unterstützte Protokoll-Modi: A/B/C/D (durch HM-ES-TX-WM)
Übertragungsgeschwindigkeit: 300–19.200 Bd
Serielle Datenübertragung: Halbduplex
Versorgungsspannung: 3 V und 6 V (über HomeMatic Sendeeinheit HM-ES-TX-WM)
Batterielebensdauer HM-ES-TX-WM mit ES-IEC: 1,5 Jahre (typ.)
Gehäuse: Infrarot-Filterscheibe gegen Fremdlichteinflüsse
Temperaturbereich: 5 bis 35 °C
Zuleitung: 1,5 m, 6-adrig mit Western-Modular-Stecker 6P6C
Magnetische Haltekraft (bei Nordpol nach außen): Auf Stahlplatte: 13 N In einer Entfernung von 2 mm zur Stahlplatte: 3 N
Abmessungen (B x H x T): 32 x 40 x 20 mm
Gewicht: 52 g (inkl. Zuleitung)

* Bei diesem Artikel handelt es sich um einen Bausatz den Sie nach Wunsch zum Fertiggerät von uns zusammenbauen lassen können, je nachdem welche Option Sie wählen. Wenn Sie sich für ein Fertiggerät entscheiden und sich Löt- und Montagearbeit sparen möchten, dann wird Ihr Bausatz durch unsere Technik für Sie gefertigt und als geprüftes Gerät zu Ihnen gesendet.
