Homematic IP Wired Schaltaktor 8-fach

Der Homematic IP Wired Schaltaktor – 8-fach ist Teil des Homematic IP Smart-Home-Systems und schaltet angeschlossene Verbraucher über acht potentialfreie, unabhängige Kanäle.

Die maximale Schaltleistung liegt dabei bei bis zu 3680 W, dies variiert je nach Belegung der Kanäle. Zwei Kanäle können mit bis zu 16 Ampere ohmscher Last belastet werden, während die restlichen sechs Kanäle, bei dieser Belegung, maximal 8 Ampere ohmsche Last schalten können. Alternativ dazu können auch alle acht Kanäle mit maximal 10 Ampere ohmscher Last pro Kanal belegt werden. Hierbei ist zu beachten, dass die maximale Schaltleistung zusätzlich von der verwendeten Lastart abhängt. Die maximal zulässige Schaltleistung ist dem Produktdatenblatt zu entnehmen.

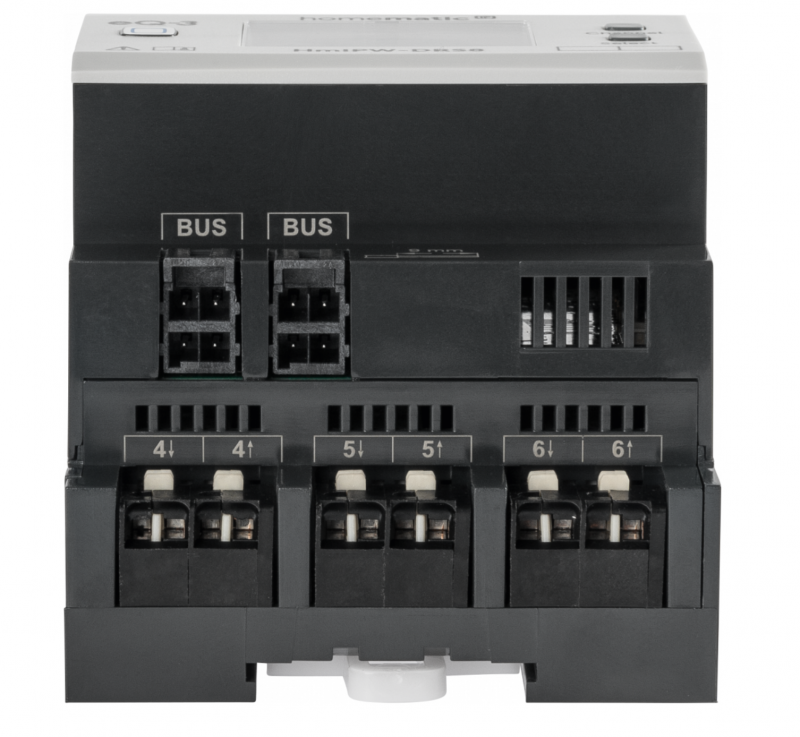

Der schraubenlose Anschluss der Bus-Leitungen erfolgt durch leicht zu bedienende Federkraftklemmen und vorgefertigte Bus-Kabel mit MOLEX Ultra-Fit-Steckverbindern. Der Standby-Energieverbrauch des Homematic IP Wired Schaltaktors liegt dabei bei besonders niedrigen 60 Milliwatt.

Für den Betrieb des Schaltaktors ist ein Homematic IP Wired Access Point notwendig. Die Bedienung der angeschlossenen Lampen kann bei Einsatz eines Homematic IP Wired Eingangsmoduls über konventionelle, drahtgebundene Taster erfolgen. Die Kombination mit Homematic IP Funk-Tastern oder -Fernbedienungen ist über die Smart-Home-Zentrale CCU3 und zukünftig alternativ über die Cloud-Lösung mit dem Homematic IP Access Point (kostenlose App-Steuerung) möglich.

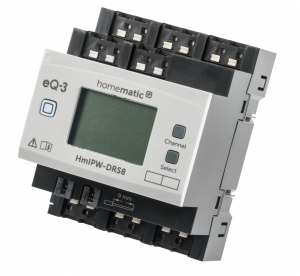

Beispielsweise auf der Baustelle kann die Inbetriebnahme und Bedienung auch direkt am Gerät ohne Internetverbindung erfolgen. Hierfür bietet der Homematic IP Wired Schaltaktor ein großes, beleuchtetes Display und direkt ins Gehäuse eingelassene Tasten.


Highlights

• VDE zertifiziert
• Ermöglicht eine flexible Steuerung angeschlossener Verbraucher über konventionelle, drahtgebundene Taster oder Homematic IP Funk-Taster und -Fernbedienungen
• Komfortable Inbetriebnahme und Bedienung direkt am Gerät dank großem, beleuchteten LC-Display
• Einfache Montage auf Standard-Hutschienen in Haus- und Unterverteilungen
• Besonders einfache und schraubenlose Installation durch Federkraftklemmen und Steckverbinder für den Busanschluss
• Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired-System kann über die Zentrale CCU3, über viele Partnerlösungen und zukünftig über den Homematic IP Access Point gesteuert werden.

Technische Daten

Versorgungsspannung: 24 VDC, ±5 %, SELV
Stromaufnahme: 250 mA max./2,5 mA typ.
Leistungsaufnahme Ruhebetrieb: 60 mW
Relais: Schlieser, μ-Kontakt bistabil
Schaltspannung: 230 V~
Strombelastbarkeit (Gerät): Σ 80 A
Verlustleistung des Geräts für Wärmeberechnung: max. 4,6 W
Installation: auf Tragschiene (Hutschiene, DIN-Rail) gemäß EN 60715
Leitungsart und -querschnitt: starre und flexible Leitung, 1,5-2,5 mm²
Schutzart: IP20
Umgebungstemperatur: -5 bis +40 °C
Abmessungen (B x H x T): 72 x 90 x 69 mm (4 TE)
Gewicht: 265 g
