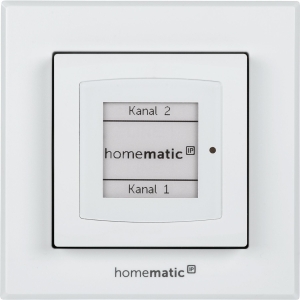

ELV Homematic IP Wandtaster mit ePaper-Statusdisplay, Fertiggerät

Das Gerät hat neben der Funktion einer elektronisch beschriftbaren zweikanaligen Fernbedienung die Funktion einer optischen Statusanzeige für das Homematic/Homematic IP System, die Systemzustände, z. B. von Sensoren oder Aktoren signalisieren kann. Dazu stehen in der dreifarbigen Anzeige neben einem Zeichensatz auch mehrere Symbole zur Verfügung.

Das im Ruhezustand extrem stromsparende, mit Batterien betriebene Gerät kann jederzeit per Wake-on-Radio aktiviert werden.

Das Gerät verfügt zusätzlich über einen Summer, der verschiedene Sounds ausgeben kann, sodass beispielsweise die Möglichkeit zur Verfügung steht, auf einen neuen Status auch akustisch mithilfe verschiedener Signale aufmerksam zu machen. Dazu steht eine Auswahl aus acht verschiedenen Sounds mit wählbarer Dauer und Intervallzeit zur Verfügung.

Alle fünf zur Verfügung stehenden Anzeigezeilen sind frei belegbar, sie können also sowohl der Tastenbeschriftung für die beiden Schaltkanäle der Wipptasten ober- und unterhalb des Displays dienen als auch mit weiteren Statusmeldungen frei belegt werden. Das E-Paper-Display besitzt den Vorteil, stets ablesbar zu sein, es braucht nicht aktiviert zu werden und verbraucht nur beim Wechsel des Displayinhalts Strom. Die drei Farben, darunter Rot, ermöglichen das Hervorheben von Meldungen.

Die beiden Tasterkanäle sind völlig unabhängig vom E-Paper-Display konfigurier- und nutzbar. So kann man sie z. B. für das Schalten der Raumbeleuchtung oder eines Rollladenaktors nutzen, aber auch für den Abruf einer Statusmeldung aus dem System, die dann im Display angezeigt wird.

Das Gerät wird mit einem eigenen Montagerahmen geliefert, lässt sich aber auch in zahlreiche 55-mm-Installationsserien diverser Hersteller integrieren.

Highlights

• Batteriebetriebener Multifunktions-Funk-Wandtaster mit E-Paper-Statusdisplay
• 3 unabhängig nutzbare Kanäle: 2x Sendekanal, 1x Statuskanal
• Dreifarbiges E-Paper-Display, 3,91 cm (1,54"), 200 x 200 Bildpunkte
• 5 frei belegbare Anzeigezeilen zu je 12 Zeichen plus Icon, Buchstaben-/Ziffern-Zeichensatz und Melde-Icons, wählbare Textausrichtung
• 2 Tasterkanäle mit eigener optischer Rückmeldung
• 1x frei konfigurierbarer akustischer Signalgeber, 8 Sounds mit wählbarer Dauer und Intervallzeit verfügbar
• eringe Ruhestromaufnahme, Wake-on-Radio-Betrieb

Wichtiger Hinweis: Dieses Gerät ist exklusiv für den Betrieb an der Homematic Zentrale CCU2, der Smart Home Zentrale CCU3 oder den Funkmodulen für Raspberry Pi vorgesehen. Eine Integration in die Homematic IP Cloud-Lösung ist für die Zukunft geplant, derzeit ist der Betrieb über den Homematic IP Access Point nicht möglich.

Technische Daten

HM-Bezeichnung: HmIP-WRCD
Verfügbare Kanäle: 2x Sendekanal, 1x Statuskanal

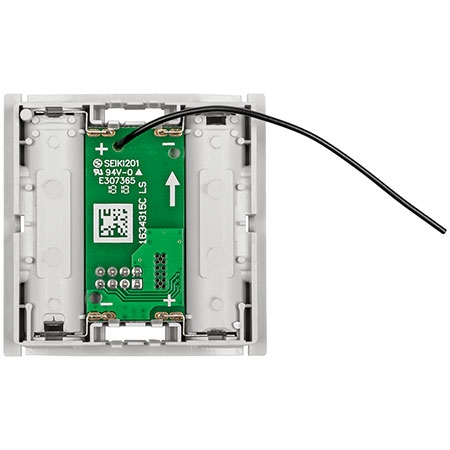

Versorgungsspannung: 2x 1,5V LR0/Micro/AAA
Stromaufnahme: Max. 40 mA
Ruhestromaufnahme: 100 μA
Funkreichweite: 150 m (Freifeld)
Batterielebensdauer: 1 Jahr
Anzeigeelement: 39,1-mm-(1,54")-ePaper-Display (1,54“) 200 x 200 Bildpunkte, 3 Farben (Schwarz, Weiß, Rot)
Umgebungstemperaturbereich: 5–35 °C
Funkfrequenz: 868,0–868,6 MHz 869,4–869,65 MHz
Max. Funk-Sendeleistung: 10 dBm
Empfängerkategorie: SRD Category 2
Abmessungen (B x H x T): 55 x 19 x 55 mm (ohne Rahmen) 85 x 19 x 85 mm (mit Rahmen)
Gewicht: 95 g (inkl. Batterien)

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz. Mit Kauf dieses Artikels beauftragen Sie uns Ihren  Bausatz in Ihrem Namen aufzubauen und erhalten dann ein geprüftes Fertiggerät.

Wenn Sie sich für dieses Fertiggerät entscheiden, erwerben Sie den Bausatz und die mit dem Bausatz verbundene Herstellergarantie, sparen sich aber Löt- und Montagearbeit.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind beauftragte Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.
