Homematic IP Schaltplatine - 2-fach - Bausatz

Homematic IP Schaltplatine - 2-fach - Bausatz
Für eine größere Ansicht klicken Sie auf das Vorschaubild
KBS eQ-3 AG
29,19 EUR
inkl. 16 % MwSt. zzgl. Versandkosten
Lieferzeit: Artikel ist vorrätig  1-2 Werktage
Art.Nr.: 152697
EAN: 4047976526970
Zustand: Neu
HAN: HmIP-PCBS2
Hersteller: KBS eQ-3 AG
Mehr Artikel von: KBS eQ-3 AG



Produktbeschreibung

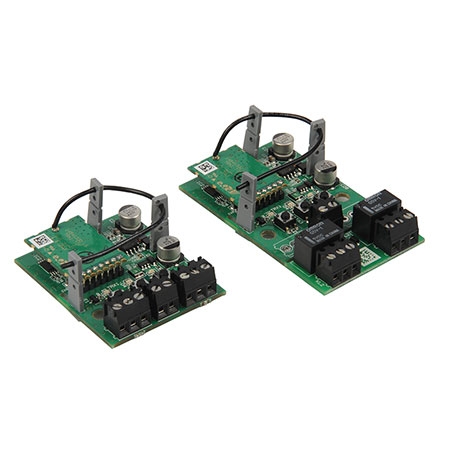

Die Homematic IP Schaltplatine 2fach vereinfacht das Realisieren eigener Fernsteuerprojekte im Kleinspannungsbereich. Sie ermöglicht das Ansteuern zweier verschiedener Aktionen und stellt dabei entweder zwei Open-Collector-Ausgänge oder zwei potentialfreie Relais-Umschaltkontakte bereit.

Mit der 2-Kanal-Aktorplatine eröffnet sich die Möglichkeit, zahlreiche eigene Applikationen in das Homematic IP Hausautomationssystem einzubinden bzw. die hochsichere Funkverbindung des Systems z. B. für eigene Fernsteuerprojekte zu nutzen.

Die kompakte Schaltplatine lässt sich per Funk steuern und schaltet dabei Ströme bis zu 0,5 A an den beiden Open-Collector-Ausgängen und bis zu 1 A an den potentialfreien Wechslerkontakten der Kleinspannungsrelais. Reicht hingegen die Schaltleistung des Miniaturrelais nicht für die vorgesehene Aufgabe aus, kann der Aktor auch sehr einfach mit dem Relais-Schaltmodul RSM1 verbunden werden oder andere Leistungsrelais schalten.

Aufgrund der im Schaltmodul vorhandenen virtuellen Aktorkanäle und der Wochentimer-Funktion eröffnen sich viele Anwendungsmöglichkeiten, bei denen man sowohl logische Verknüpfungen als auch zeitliche Abläufe autark ohne Programm auf einer Zentrale nutzen kann. Durch diese in den Aktor verlagerten Funktionen ergibt sich eine sehr hohe Zuverlässigkeit, da verloren gegangene Funk-Telegramme oder der Ausfall der Zentrale keinen Einfluss auf die im Aktor programmierten Aktionen haben.

Highlights

  • Homematic IP 2-Kanal-Schaltplatine für Kleinspannungsbetrieb
  • 2x Open-Collector-Schaltausgang (bis 0,5 A) bzw. 2-Kanal-Relais-Schaltausgang (bis 1 A, potentialfreier Wechslerkontakt, auf abtrennbarer Platine), optional Ansteuerung des Relais-Schaltmoduls RSM1 für höhere Schaltleistungen
  • Modernes Funkkonzept mit hoher Funkreichweite
  • Auch über die Zentralen des Homematic Systems (CCU 2/3, CHARLY) und Partnerlösungen ansteuerbar
  • Besonders umfangreiche und erweiterte Konfigurationsmöglichkeiten in Verbindung mit einer Homematic Zentrale
  • Konfigurationen und Zeitsteuerung werden im Aktor gespeichert, so sind autarke Abläufe auch bei Zentralenausfall möglich
  • Einfache Montage in Spelsberg-Anschlussdosen Abox 025 und 040 durch genau passende Montagebohrungen der Platine (passende Schrauben z. B. Ejot 3,5 x 7 mm)



Technische Daten

HM-Bezeichnung: HmIP-PCBS2
Versorgungsspannung: 5–25 V DC
Relaistyp: Wechsler, 1pol., μ-Kontakt
Lastart: Ohmsche Last
Schaltspannung: 30 V
Schaltstrom: 1 A
Transistortyp: Open-Collector
Schaltspannung: 30 V
Schaltstrom: 0,5 A
Leitungsart: Starre und flexible Leitungen
Leitungsquerschnitt: 0,5–1,0 mm²
Leitungslänge: 50 cm max.
Empfängerkategorie: SRD Category 2
Betriebsart: S1
Funkmodul: TRX1-TIF
Funk-Frequenzband: 868,0–868,6 MHz; 869,4–869,65 MHz
Sendeleistung: 10 dBm
Funkreichweite: 180 m (Freifeld)
Duty Cycle: < 1 % pro h/< 10 % pro h
Schutzklasse: III
Verschmutzungsgrad: 2
Umgebungstemperaturbereich: -10 bis +55 °C
Abmessungen (B x H x T): 38 x 64 x 21 mm
Gewicht: 21 g

Bausatzinformation

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz den Sie nach Wunsch zum Fertiggerät von uns zusammenbauen lassen können, je nachdem welche Option Sie wählen. Wenn Sie sich für ein Fertiggerät entscheiden und sich Löt- und Montagearbeit sparen möchten, dann wird Ihr Bausatz durch unsere Technik für Sie gefertigt und als geprüftes Gerät zu Ihnen gesendet.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.
