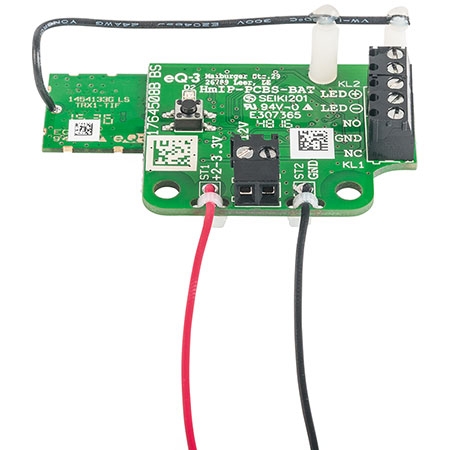

Homematic IP Schaltplatine für Batteriebetrieb HmIP-PCBS-BAT-Bausatz

Die kompakte Schaltplatine erweitert den Einsatzbereich des Homematic IP Systems auf eigene, fernab einer Netzstromversorgung zu betreibende Applikationen. Sie kann an Batterien oder Akkus ab einer Spannung von 2 V DC betrieben werden und die verschiedensten Lasten direkt oder über Relais ansteuern bzw. schalten.

Produkteigenschaften

• Schaltplatine mit 2x Open-Drain-Schaltausgang, 20 V/3 A (ε) – (1x in Ruhe offen/1x in Ruhe geschlossen) sowie 1x LED (integrierter/externer Vorwiderstand)
• Versorgungsspannung: 2–3,3 V DC oder 3,5–12 V DC
• Anschlusskompatibel zum Relaismodul RSM1
• Hochwertige Empfangstechnik, bis zu 250 m Reichweite (Freifeld)

Technische Daten

HM-Bezeichnung: HmIP-PCBS-BAT
Versorgungsspannung: 2–3,3 V oder 3,5–12 V
Stromaufnahme: Max. 40 mA
Schaltspannung: 20 V
Schaltstrom: 3 A
Batterielebensdauer: 2 Jahre
Ausgänge: 2x Open-Drain 20 V/3 A, 1x LED
Leitungsart u. -querschnitt: Starre und flexible Leitung, 0,75–1,0 mm²
Länge Anschlusskabel: 3 m
Umgebungstemperaturbereich: -10 bis +55 °C
Schutzklasse: III
Verschmutzungsgrad: 2
Abmessungen (B x H x T): 60 x 34 x 17 mm
Gewicht: 11 g
Funkmodul: TRX1-TIF
Funkfrequenz: 868,3 MHz/869,525 MHz
Empfängerkategorie: SRD Category 2
Funkreichweite: Bis 250 m (Freifeld)
Duty-Cycle: < 1 % pro h/< 10 % pro h

Benötigt 2 x Batterien Mignon AA/LR6, nicht im Lieferumfang enthalten.

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz. Mit Kauf dieses Artikels beauftragen Sie uns Ihren  Bausatz in Ihrem Namen aufzubauen und erhalten dann ein geprüftes Fertiggerät.

Wenn Sie sich für dieses Fertiggerät entscheiden, erwerben Sie den Bausatz und die mit dem Bausatz verbundene Herstellergarantie, sparen sich aber Löt- und Montagearbeit.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind beauftragte Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.
