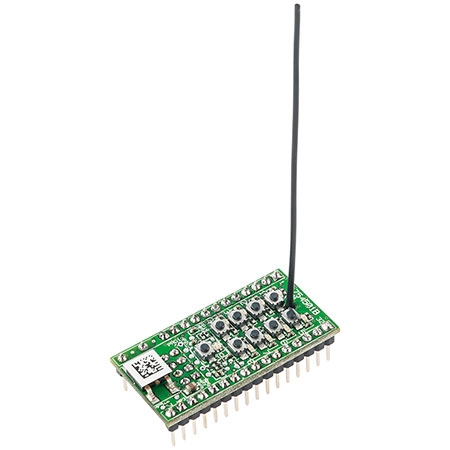

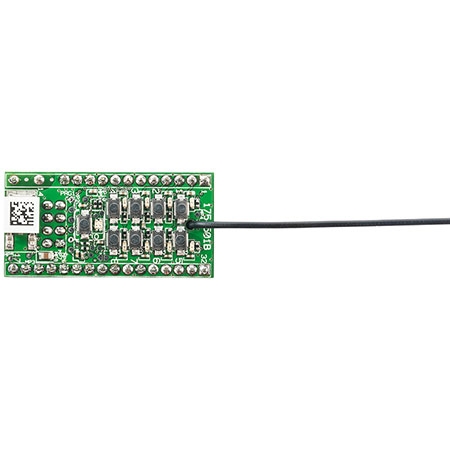

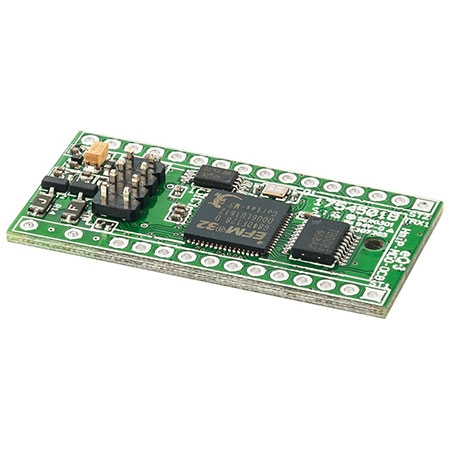

Homematic IP Modulplatine OpenCollector - 8-fach-Fertiggerät

Homematic IP Modulplatine OpenCollector - 8-fach-Fertiggerät
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Homematic IP Modulplatine OpenCollector - 8-fach-Fertiggerät
Homematic IP Modulplatine OpenCollector - 8-fach-Fertiggerät
Homematic IP Modulplatine OpenCollector - 8-fach-Fertiggerät

KBS eQ-3 AG
43,82 EUR
inkl. 16 % MwSt. zzgl. Versandkosten
Lieferzeit: Artikel ist vorrätig  3-4 Tage
Art.Nr.: 150850-FG
Zustand: Neu
HAN: HmIP-MOD-OC8
Hersteller: KBS eQ-3 AG
Mehr Artikel von: KBS eQ-3 AG



Produktbeschreibung

Die Homematic IP Modulplatine ermöglicht es, eigene Projekte im Kleinspannungsbereich einfach per Homematic IP fernsteuerbar zu machen.
Die kompakte Schaltplatine lässt sich mit allen Homematic IP Sendern, die mit dem Access-Point verbunden sind, steuern und schaltet dabei Ströme bis zu je 0,1 A an den 8 Open-Collector-Ausgängen, die sowohl Leistungsschaltstufen als auch Relais oder Mikrocontroller-Eingänge ansteuern können.
Damit lässt sich die hohe Störsicherheit und die bidirektionale, hochverschlüsselte sowie weit reichende Funktechnik Plug & Play nutzen, um sie in eigene Applikationen einzubinden.



Produkteigenschaften

  • Homematic IP Empfangs- und Schaltmodul mit 8 Open-Collector-Schaltausgängen
  • Schaltausgänge mit je bis zu 0,1 A bei max. Schaltspannung von 30 V belastbar
  • 8 Kanaltaster für die Vor-Ort-Bedienung bzw. Funktionstest
  • LED-Schaltzustandsanzeige für jeden Kanal
  • Auch im Homematic System nach Anlernen an eine Homematic Zentrale nutzbar
  • Umfangreiche Konfigurationsmöglichkeiten über die Zentrale CCU 2, z. B. Zeitsteuerungen
  • Weiter Versorgungsspannungsbereich: 2,6–3,5 V oder 4,5–12 V


Hinweis: Aktuell wird die Modulplatine noch nicht von der Homematic IP App unterstützt. Mit dem nächsten App A Release im Q1 2018 wir diese aber hinzugefügt. Alternativ können Sie die Modulplatine aber über die CCU2 in Ihr Homematic System einbinden.

Technische Daten

Versorgungsspannung: 2,6– 3,5 V DC oder 4,5–12 V DC
Stromaufnahme: Max. 90 mA
Schaltausgänge: Open-Collector
Schaltspannung: Max. 30 V
Schaltstrom: Max. 0,1 A
Länge Anschlusskabel: Max. 50 cm
Funkmodul: TRX2-TIF
Funkfrequenz: 868,0–868,6 MHz, 869,4–869,65 MHz
Funk-Sendeleistung: 10 dBm
Empfängerkategorie: SRD Kategorie 2
Funkreichweite: 220 m
Duty Cycle: < 1 % pro h / < 10 % pro h
Betriebsart: S1
Schutzklasse: III
Verschmutzungsgrad: 2
Umgebungstemperaturbereich: -10 bis +55 °C
Abmessungen: 22 x 13 x 42 mm
Gewicht: 9 g

Bausatzinformation

HINWEIS zu Bausätzen:

Bei diesem Artikel handelt es sich um einen Bausatz den Sie nach Wunsch zum Fertiggerät von uns zusammenbauen lassen können, je nachdem welche Option Sie wählen. Wenn Sie sich für ein Fertiggerät entscheiden und sich Löt- und Montagearbeit sparen möchten, dann wird Ihr Bausatz durch unsere Technik für Sie gefertigt und als geprüftes Gerät zu Ihnen gesendet.

Bitte beachten Sie - Bausätze mit Aufbauauftrag sind Sonderanfertigungen und somit vom Widerruf oder Umtausch ausgeschlossen. Die Funktionsgarantie beträgt grundsätzlich 30 Tage und bezieht sich auf die durch unseren Techniker durchgeführten Arbeiten. Die gesetzliche Garantie auf die Einzeltteile des Bausatzes ist hierdurch nicht eingeschränkt.


Datei

Bedienungsanleitung Download 1.49 MB
