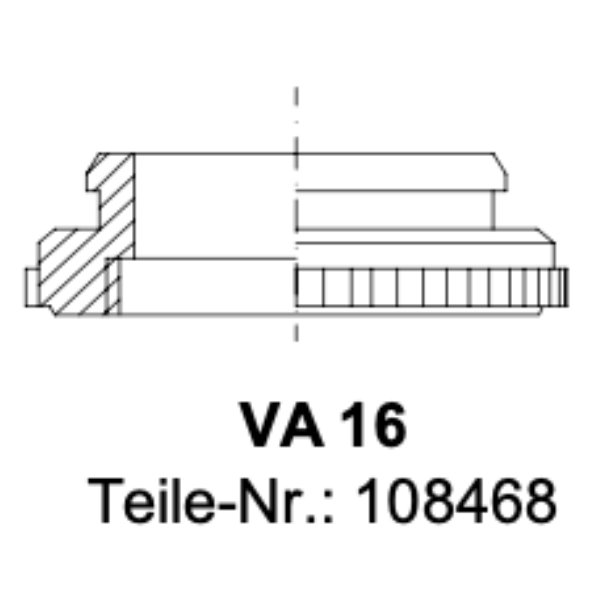

Sie sind hier: » » » » » Ventiladapter VA16
Produktbeschreibung
Adapter für Ventilköpfe
Ventiladapter-Bestimmung über den Hersteller
Schnell und einfach zum passenden Ventiladapter!
Sie haben Probleme bei der Installation Ihres Stellantriebs, weil Sie nicht wissen, welchen Ventiladapter Sie benötigen?
Unser Service für Sie:
Sie unser Tool zur Ventiladapter-Bestimmung und Sie finden garantiert den passenden Ventiladapter für Ihre Anwendung!
Jetzt hier starten »
konnten Sie keinen passenden Adapter finden? Nutzen Sie einfach die folgende Anleitung:
Zu Bestimmung des passenden Ventiladapter bei Heizkreisaktoren von Fußbodenheizungen sind die folgenden wichtigen Punkte zu beachten: Zu Bestimmung des passenden Ventiladapter bei Heizkreisaktoren von Fußbodenheizungen sind die folgenden wichtigen Punkte zu beachten:
- Gewinde und Steigung (z.B. M30x1,5)
- Durchmesser der Sechskant darf nicht größer als 24mm sein
- Der Hub des Ventils muss ermittelt werden:
- hierzu muss man das Schließmaß A des möglichen Adapters - Ventilmaß offen berechnen
- Beispiel: VA62H hat ein Schliessmaß von 8,5mm der Kunde gibt ein Ventilmaß offen von 15mm an.
- Daraus ergibt sich 15mm-8,5mm = 6,5mm Ventilhub.
- Die normalen Ventilköpfe haben 4mm Hub. Im vorliegenden Fall muss also ein anderes Ventil verwendet werden.
- Das auszuwählende Ventil darf nie den gleichen Wert im Schließmaß A haben, da der Kopf dann nicht richtig arbeiten würde.Hier ist immer ein Ventiladapter zu wählen, der im Schließmaß zwischen 0,5mm - 1mm kleiner ist als der gemessene Wert.
