Homematic IP Wired IO Modul Unterputz - 6-fach

Verbindet Tastereingänge und LED-Ausgänge über den Bus mit dem Homematic IP Wired System

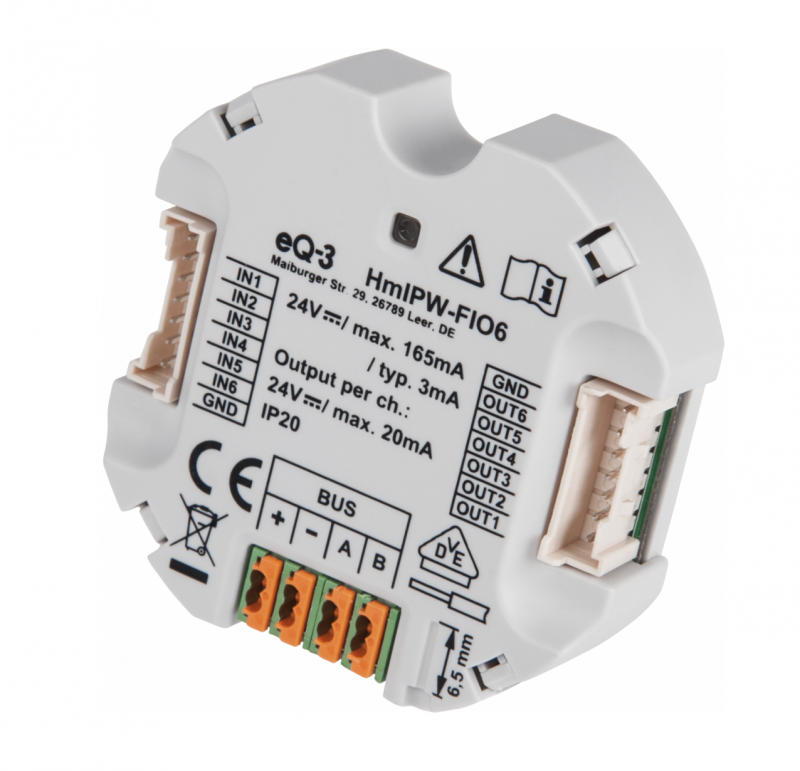

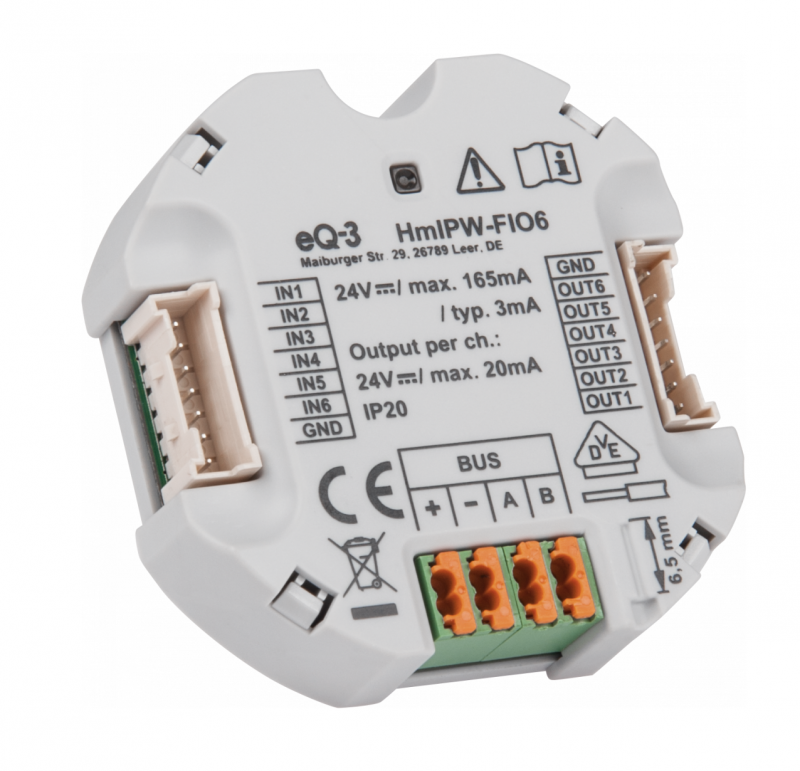

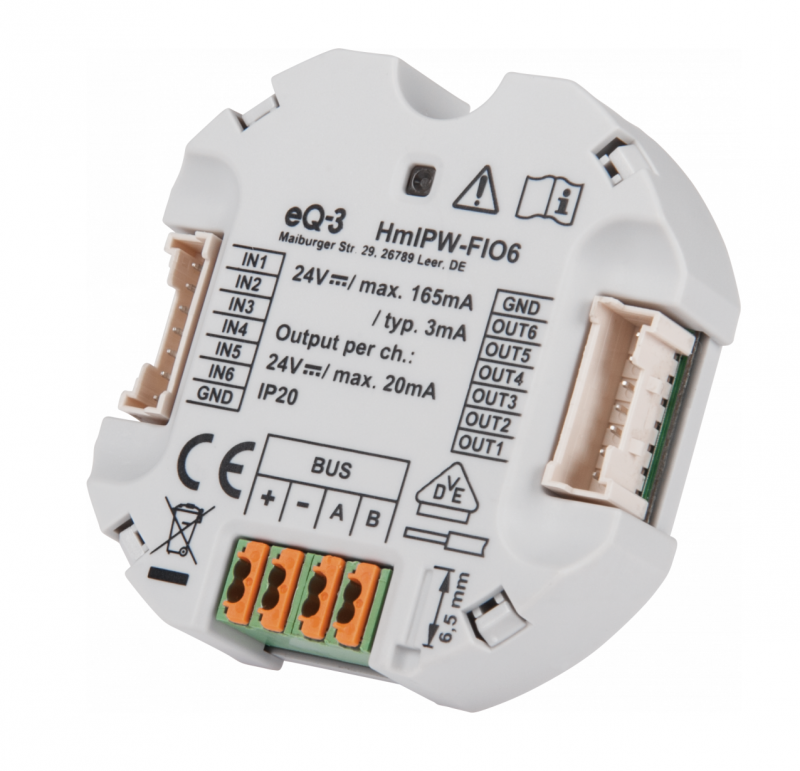

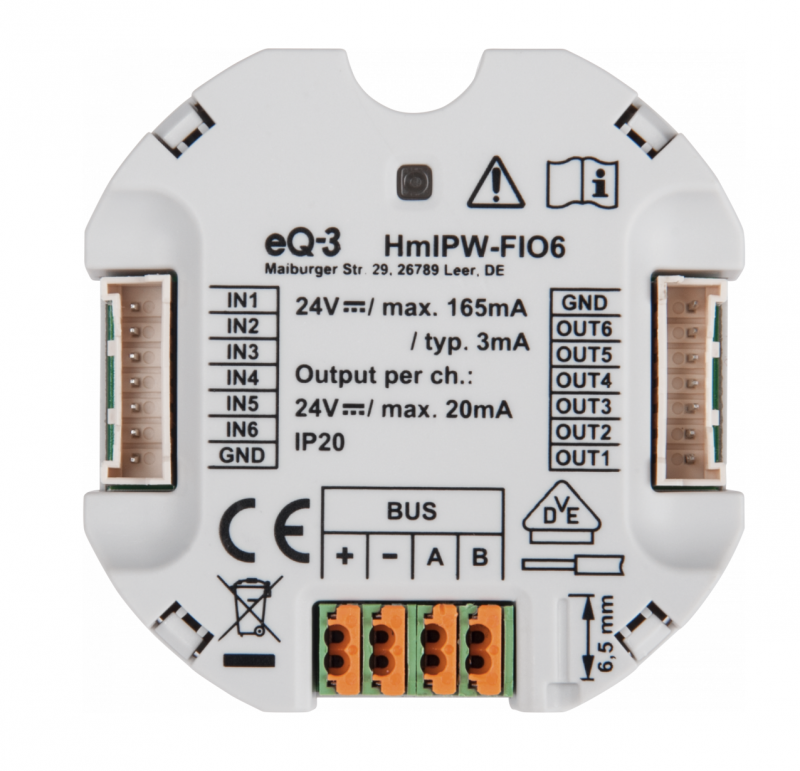

Das Homematic IP Wired IO Modul Unterputz – 6-fach verfügt über 6 Eingänge für Taster, Schalter und Kontakte sowie über 6 digitale Ausgänge zum direkten Anschluss von Signal-LEDs (z. B. eine Statusanzeige) und verbindet diese per Bus mit dem Homematic IP Smart-Home-System.

Die unabhängig voneinander nutzbaren Eingänge ermöglichen somit beispielsweise die Einbindung von verkabelten Lichtschaltern, Fensterkontakten, Klingeltastern und vielem mehr. Eine optionale Korrosionsschutz-Funktion verhindert das Korrodieren von Netzspannungsschaltern- und Tastern, indem diese die Kontakte elektrisch leitfähig hält. Über die digitalen Ausgänge können beispielsweise Signal-LEDs in Tastern eingebunden werden.

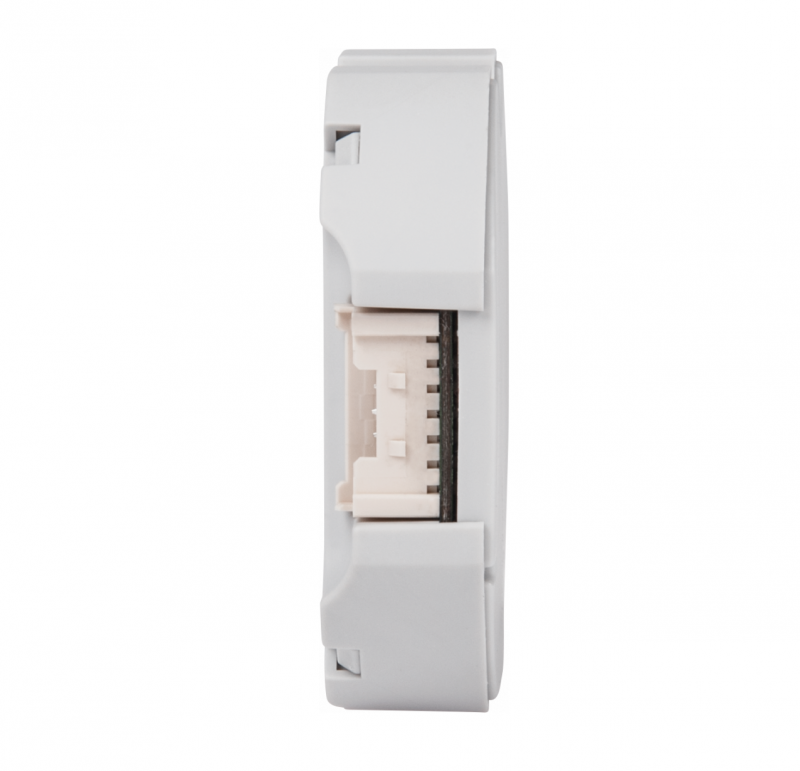

Der schraubenlose Anschluss der Bus-Leitungen erfolgt durch leicht zu bedienende Federkraftklemmen. Die Ein- und Ausgänge werden über bereits vorkonfektionierte Stecker mit der Installation verbunden und dann bequem in das Unterputzmodul eingesteckt. Der Standby-Energieverbrauch des Homematic IP Wired IO Moduls liegt bei niedrigen 0,06 Watt.

Für den Betrieb des IO-Moduls ist ein Homematic IP Wired Access Point notwendig. Die Installation und Bedienung kann lokal über die Zentrale CCU3 und zukünftig alternativ über die Cloud-Lösung mit dem Homematic IP Access Point (kostenlose App-Steuerung) erfolgen.

Highlights

• Sechs Ein- sowie Ausgänge ermöglichen eine komfortable und individuelle Verknüpfung von Tastern, Schaltern, Kontakten (z. B. Reedkontakte in Fenstern) und LEDs
• Ermöglicht eine Businstallation außerhalb der Haus- oder Unterverteilung in der Unter- oder Aufputzdose
• Korrosionsschutz-Funktion verlängert die Lebensdauer angeschlossener Taster und Schalter
• Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired-System kann über die Zentrale CCU3, über viele Partnerlösungen und zukünftig über den Homematic IP Access Point gesteuert werden.

Technische Daten

Versorgungsspannung: 24 VDC, ±5 %, SELV
Stromaufnahme: 150 mA max./2,5 mA typ.
Leistungsaufnahme Ruhebetrieb: 60 mW
Ausgänge:
Anzahl 6
Spannung: 24 VDC, SELV
„0“-Signal: spannungsfrei
„1“-Signal: 24 V, max. 20 mA
Leitungslänge: < 30 cm

Eingänge: Anzahl 6
Signalspannung: 24 VDC, SELV
„0“-Signal: 0 bis 14 VDC
„1“-Signal: 18 bis 24 VDC
Signalstrom: 3,2 mA (Korrosionsschutz: ca. 125 mA)
Signaldauer: min. 80 ms
max. Leitungslänge: < 30 m

Leitungsart und -querschnitt: starre Leitung, 0,12-0,5 mm²
Installation: in Schalterdosen (Gerätedosen) gemäß DIN 49073-1 oder Aufputzdosen gemäß DIN 60670-1 (z. B. Abox 025 oder Abox 040) Schut
zart: IP20
Umgebungstemperatur: -5 bis +40 °C
Abmessungen (B x H x T): 57 x 14 mm
Gewicht: 20 g (ohne Anschlusskabel)
