Homematic IP Wired Buskabeladapter

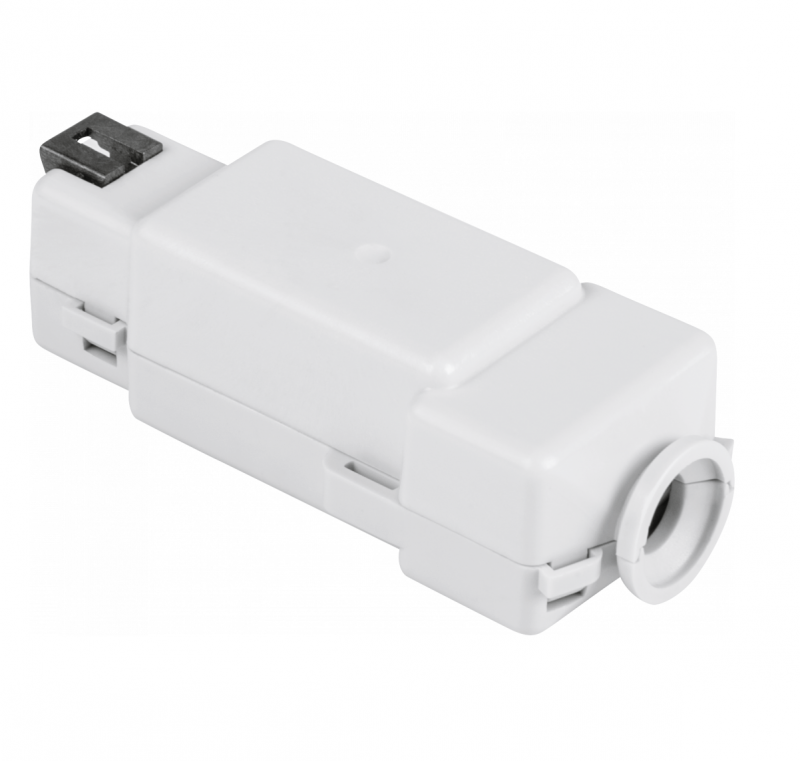

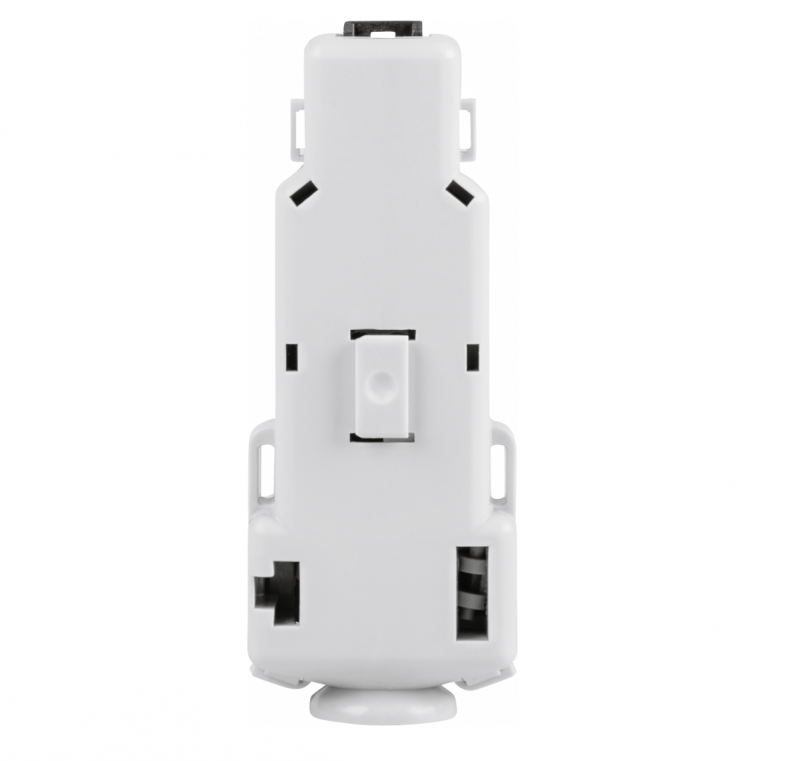

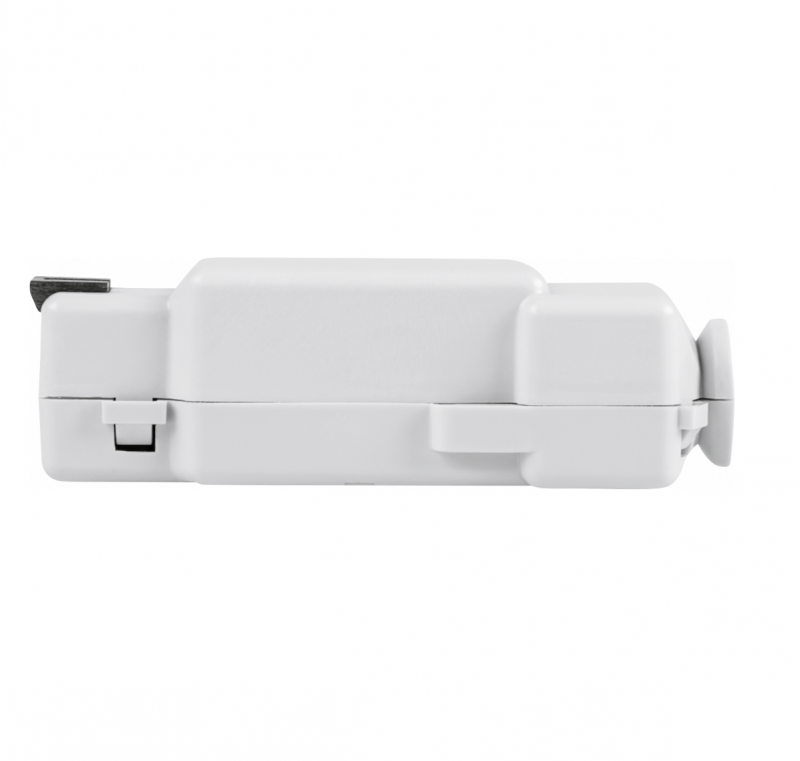

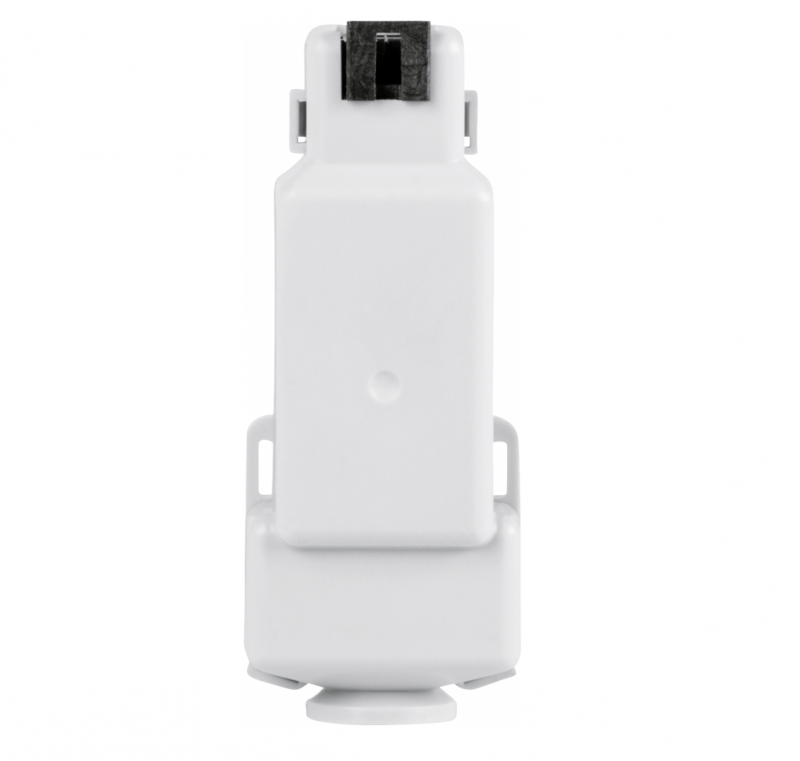

Der Homematic IP Wired Buskabeladapter ist Teil des Homematic IP Smart-Home-Systems und ermöglicht den Übergang von Bus-Kabeln mit MOLEX Ultra-Fit-Steckverbindern auf individuelle Bus-Kabel ohne Steckverbinder. Auch Homematic IP Wired Unterputzgeräte, welche sich verteilt im Haus befinden, können mit dem Buskabeladapter an das Homematic IP Wired-System angeschlossen werden.

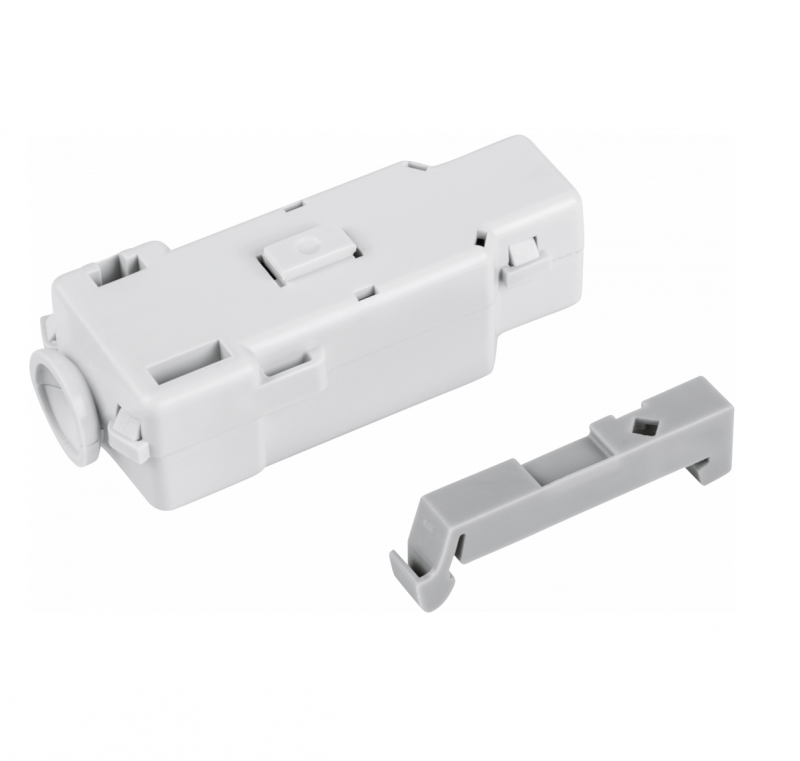

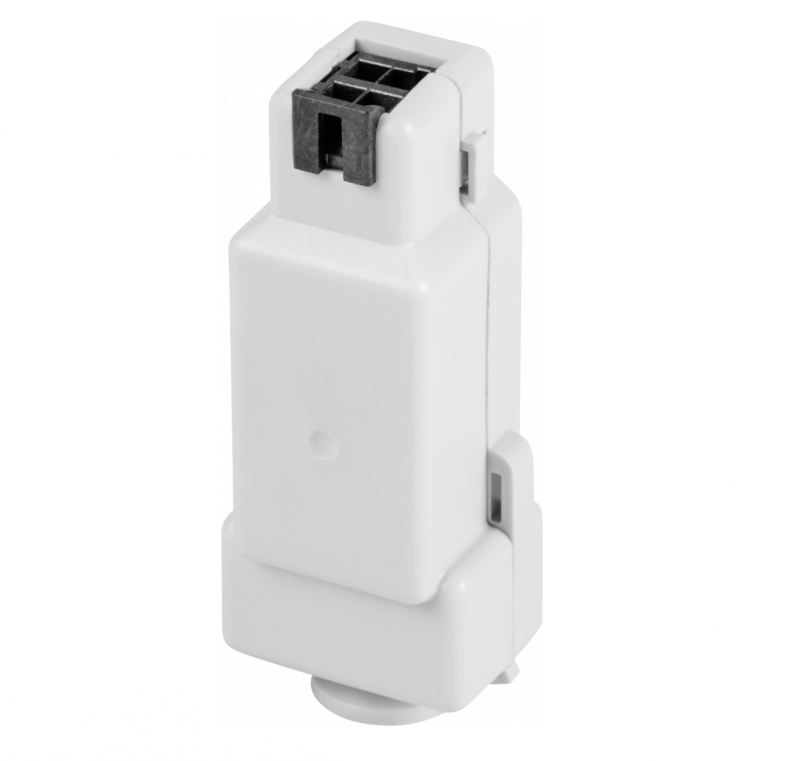

Hierfür bietet der Adapter eine zum Homematic IP Wired-System passende Buchse auf der einen Geräteseite, wohingegen die andere Seite über vier Klemmanschlüsse für Leitungen mit einem Querschnitt von bis zu 0,2 - 1,5 mm² bereitsteht. Bei Bedarf kann der Adapter direkt an der Hutschiene befestigt werden. Hierfür bietet sich der Wago-Hutschienen-Adapter (Wago Art. 209-137) an, welcher werkzeuglos sowohl am Adapter als auch an der Hutschiene befestigt werden kann.

Highlights

• Ermöglicht den Anschluss von Homematic IP Wired Unterputzgeräten an das Homematic IP Wired System
• Verfügt über vier beschriftete Klemmanschlüsse für Leitungen von 0,2 bis 1,5 mm²
• Über Wago-Hutschienen-Adapter (Wago Art.-Nr. 209-137) werkzeuglos an einer Hutschiene montierbar

Technische Daten

Versorgungsspannung: 24 VDC, ±5%, SELV
Strombelastbarkeit: 3 A max.
Leitungsart und -querschnitt: starre und flexible Leitung (ohne Aderendhülse, 0,2 - 1,5 mm², flexible Leitung (mit Aderendhülse), 0,25 - 1,5 mm²
Installation: Befestigung mit Kabelbinder oder mit optionalem Adapter auf Tragschiene (Hutschiene, DINRail) gemäß EN 60715
Schutzart: IP20
Umgebungstemperatur: -5 bis +40 °C
Abmessungen (B x H x T): 27 x 23 x 68 mm
Gewicht: 16 g
