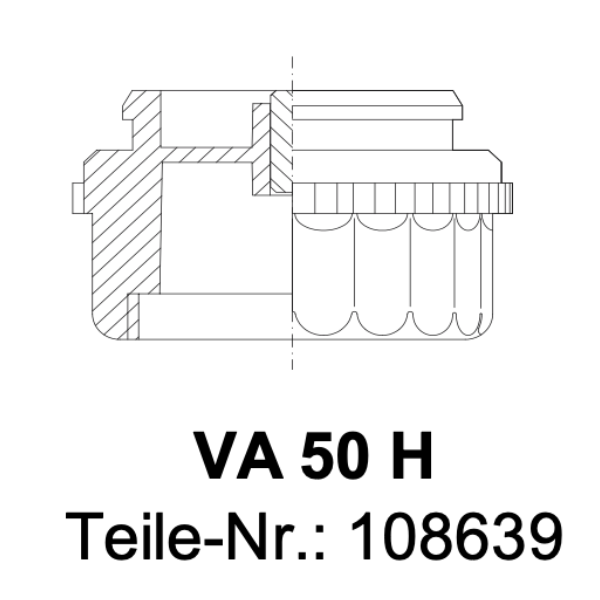

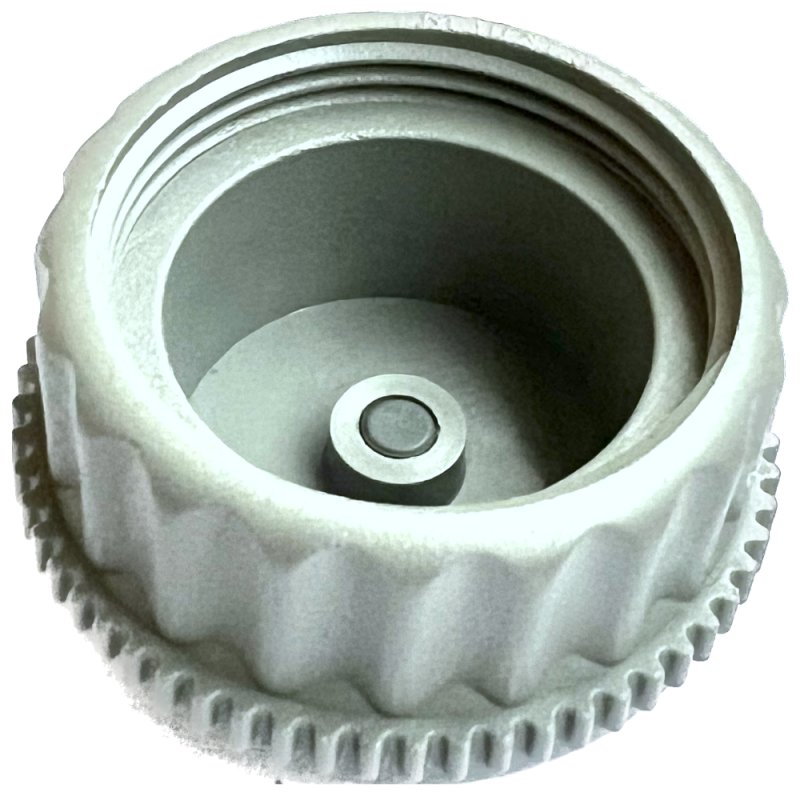

Ventiladapter VA50H

Ventiladapter VA50H
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Ventiladapter VA50H

3,95 EUR
exkl. MwSt. zzgl. Versandkosten
Lieferzeit: 🟢 ca. 1 Woche
Art.Nr.: 108639
HAN: VA50H
Hersteller: Möhlenhoff
Mehr Artikel von: Möhlenhoff


Produktbeschreibung



Adapter für Ventilköpfe

Ventiladapter-Bestimmung über den Hersteller

Schnell und einfach zum passenden Ventiladapter!

Sie haben Probleme bei der Installation Ihres Stellantriebs, weil Sie nicht wissen, welchen Ventiladapter Sie benötigen?
Unser Service für Sie:
Sie unser Tool zur Ventiladapter-Bestimmung und Sie finden garantiert den passenden Ventiladapter für Ihre Anwendung!


Jetzt hier starten »





konnten Sie keinen passenden Adapter finden? Nutzen Sie einfach die folgende Anleitung:

Zu Bestimmung des passenden Ventiladapter bei Heizkreisaktoren von Fußbodenheizungen sind die folgenden wichtigen Punkte zu beachten: Zu Bestimmung des passenden Ventiladapter bei Heizkreisaktoren von Fußbodenheizungen sind die folgenden wichtigen Punkte zu beachten:


  • Gewinde und Steigung (z.B. M30x1,5)
  • Durchmesser der Sechskant darf nicht größer als 24mm sein
  • Der Hub des Ventils muss ermittelt werden:
  • hierzu muss man das Schließmaß A des möglichen Adapters - Ventilmaß offen berechnen
  • Beispiel: VA62H hat ein Schliessmaß von 8,5mm der Kunde gibt ein Ventilmaß offen von 15mm an.
  • Daraus ergibt sich 15mm-8,5mm = 6,5mm Ventilhub.
  • Die normalen Ventilköpfe haben 4mm Hub. Im vorliegenden Fall muss also ein anderes Ventil verwendet werden.
  • Das auszuwählende Ventil darf nie den gleichen Wert im Schließmaß A haben, da der Kopf dann nicht richtig arbeiten würde.Hier ist immer ein Ventiladapter zu wählen, der im Schließmaß zwischen 0,5mm - 1mm kleiner ist als der gemessene Wert.
